超声探伤板卡

超声探伤板卡（DTNet1.0）的设计目标是面向工业级在线或离线超声探伤设备集成高性能专属模块。主要用于实现超声探伤信号收发及分析处理。DTNet1.0 还部署了 TCP/IP 协议栈和网络接口，具备接入网络能力，是远程在线监测、探伤的利器。


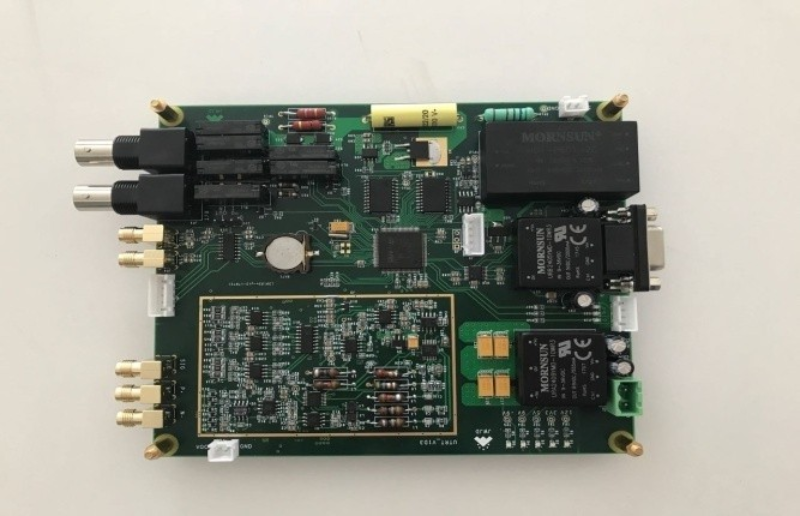

DTNet1.0


单通道探伤原理示意图

DTNet1.0 充分考虑了用户集成的便捷性、二次开发周期和成本，在接口和多通道组合探伤方面都做了极大的优化，用户只需接入探头线缆、编码器线缆和网线，就可实现探伤。


多通道探伤原理示意图

DTNet1.0 还提供了功能丰富的二次开发工具包，可自主开发应用软件，尽情展现个性化探伤需求；DTNet1.0 具有较强的通用性，典型的应用领域包括：水浸式超声检测系统、在线检测设备、离线探伤设备等。

产品性能

超声信号发射性能参数
脉冲重复频率（PRF）	最高可达 10KHz
激励电压	矩形脉冲 100v、300V、400V
激励脉冲	脉宽 50ns– 2us，边沿上升时间<7ns
匹配阻抗	50Ω、100Ω、200Ω和 400Ω
超声信号接收调理性能参数
增益调节	线性放大系统，0~120dB，0.2dB 步进量
带通滤波	2.5MHz、5.0MHz
低通滤波	截止频率 15MHz
匹配阻抗	200Ω
超声信号分析处理性能参数
检波方式	全波、正半波、负半波和 RF 信号中四选一
信号抑制	线性0 ~80%屏幕高度，分级可变
A/D采样	16 bits，130 MS/s
动态滤波	跟踪动态检测对象所造成的基础电平的变化，剔除毛刺噪声
DAC/TCG/GCG	可存储 16 条 DAC 或 TCG 曲线，每条最多 1024 点，1/65536 分级可调；每个检测周期最大可选 4 种 DAC 曲线作为参考；GCG 单独门控增益可设
A-SCAN显示	实时动态显示 512 点
包络跟踪	历时波幅动态记录跟踪渐变，便于观察历时波幅
闸门性能参数
独立闸门个数	4 个，I、A、B、C
同步方式	触发同步和始波同步二选一
浮动门	I 门浮动跟踪可选，用于表面波跟踪
起始范围	在 0.02~500us 范围内以 0.01us 的步进可调
闸门宽度	在 0.02~500us 范围内以 0.01us 的步进可调
闸门高度	在 0~100%范围内以 0.1%的步进可调
报警逻辑	正逻辑和负逻辑二选一
报警可靠系数	0~15
门-门（测厚）	B-A 门
测厚计算精度	%0.5H±0.03
厚度测量值显示	最大值、最小值和平均值
报警输出	可选，最多 8 项，由用户自定义
接口
探头接口	2 个 BNC 接口，可用于：一发一收、自发自收两种模式
网口	1 个以太网接口
串口	1 个串口，用于板卡测试、故障诊断
