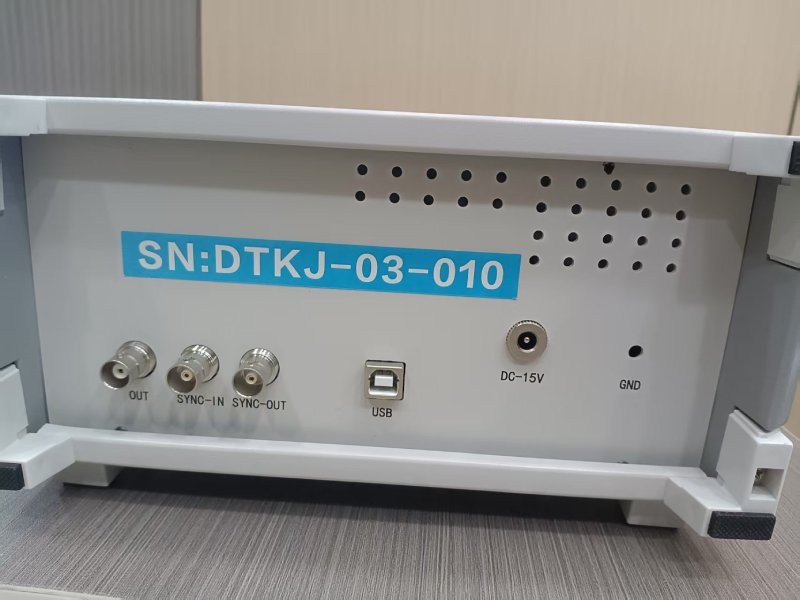

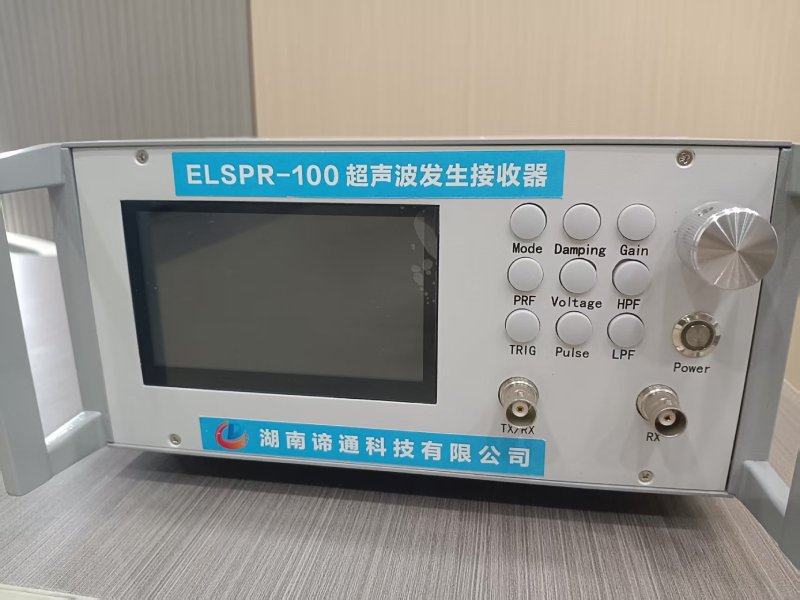

超声波脉冲发射接收仪

1. 功能特点

超声波脉冲发射接收仪器是一款负方波激励、方波幅度及宽度可调的低噪声响应，

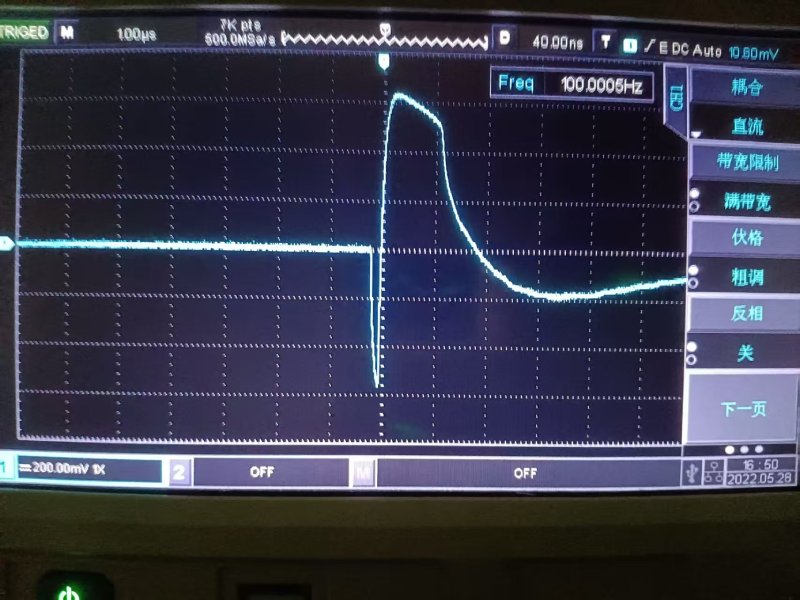

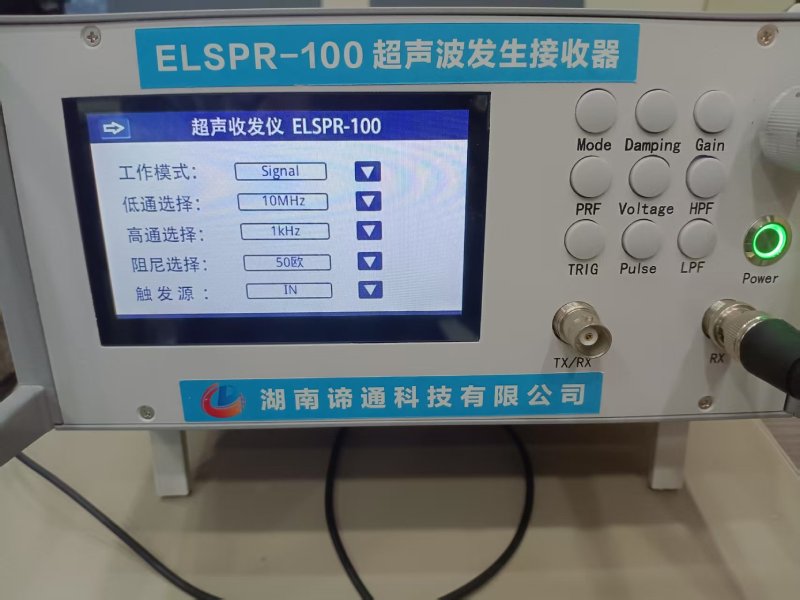

增益可调的脉冲发生接收器，可以通过触摸屏及按键调节收（LCD）屏上显示的参数。

该设备具备非常宽得增益范围，从-50dB 至 70Db，一共是 120dB 的接收增益，步进是

1dB。仪器具体多档硬件滤波器，可以根据需要进行调节；发射电压高达 400V，而且最

小脉冲达到 25ns，可以激发多种类型的超声探头；或者在压电材料研究方面作为可变

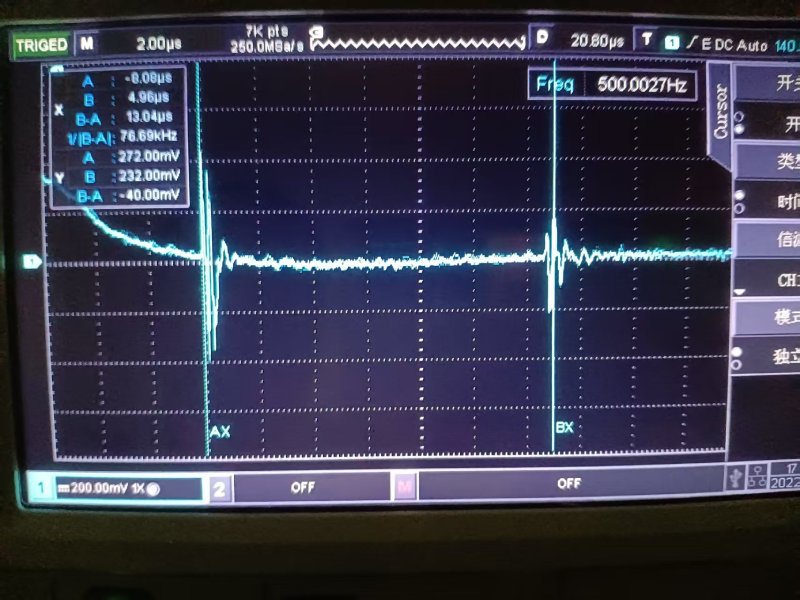

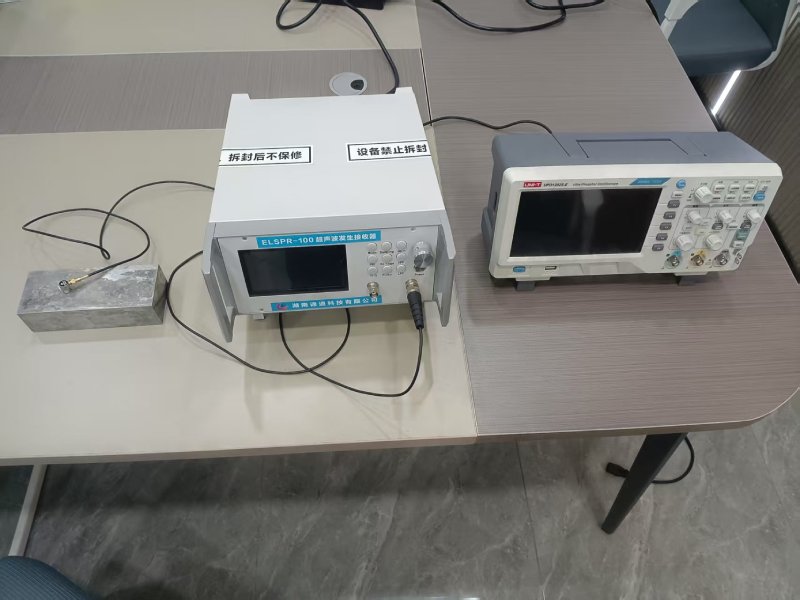

信号源，探究材料特性。设备还预留 USB 接口，可以通过定制 PC 机上的软件和带通信

控制接口的示波器，完成探头的自动化测试。同时也可以为超声波探头、探头特性分析、

特殊材料特性分析、厚度测量、应力分析等提供理想的平台。仪器的主要特点如下：

l 提供幅度可调的负方波电压激励输出和信号接收器输出

l 方波的脉冲可调范围为 20ns-6500ns 最小步进为 5ns，可以支持的探头频率 高达 25Mhz

l 脉冲重复频率（PRF）有多档可选，高达 5kHz

l 接收器的带宽为 35Mhz（-3dB）

l 接收器正增益调节范围为 70dB，调整步进为 1 dB

l 接收器衰减调节范围为 50dB，调整步进为 1dB

l 可以实现 RF 信号输出，同步信号输出，带有外触发输入接口，可以实现外触发同步

内部发射

l 具体 USB 接口，可以通过 PC 控制仪器或者为用护提供系统测试 PC 软件包（需

要配套带通信接口示波器）

2. 主要性能参数

1、 提供负电压方波激励脉冲输出盒信号接收器

2、 脉冲宽度可调范围为：20ns-6500ns

最小步进为 5ns,对应到 80KHZ-25MHZ 的探头

3、 脉冲重复频率可选，重复频率高达 5KHZ.

4、 接收器的带宽为 35MHz（-3db）

5、 70 db RF 增益， 1 db 步进调整

6、 50 db RF 衰减， 1 db 步进调整

7、 0.5MHZ 或者 1 MHZ 可选高通滤波器

8、可实现射频信号输出，同步信号输出，带有外部触发输入接口，可实现外部触发

9、USB 接口，计算机同步控制并且为用户提供 PC 同步控制软件和用户开发包

10、脉冲类型：负方波

11、脉冲下降时间（无负载）：典型＜8ns ，最大 20ns

12、脉冲幅度（无负 a 载）：-25V~-400V,以 25V 为步进

13、阻力：50Ω、80Ω、150Ω、可选（阻尼对探头回波波形影响较大，需慎重选择）

14、脉冲宽度：可调范围为 20ns~6500ns，1000ns 以下步进值为 5ns，1000ns 以上步进值

20ns

15、模式：单、双

16、脉冲重复频率：100hz 200hz 500HZ 1000hz 2000hz 500hz 可选

17、同步脉冲输出：TTL 电平（触发脉冲宽度约 100ns）

18、外部触发输入：TTL 电平，脉冲大于 50ns

19、最大带宽：0.5MHZ-35MHZ

20、电压增益： 70db

21、衰减范围：-50db

22、高通滤波：0.5MHZ 或者 1MHZ

23、低通滤波 10MHZ 或者 35MHZ

24、最大信号输出：1Vp-p

25、输入阻抗： 500Ω

26、输出阻抗：50Ω

27、输入输出接口： T/R, R，RF 输出，外部触发器输入， 同步输出

28、电源可以选：110VAC 或 220VAC ， 50/60hz
