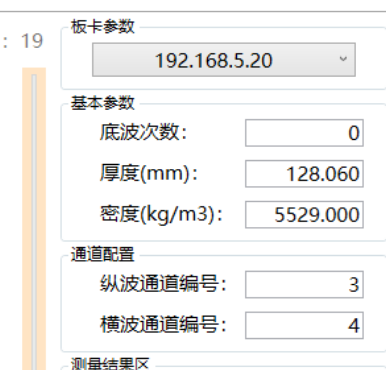

1、打开软件，在基本参数栏输入厚度、密度

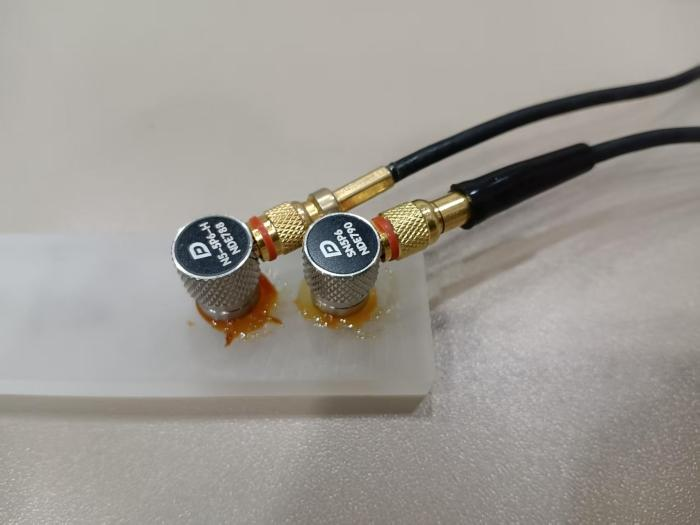

2、探头涂抹耦合剂，将探头轻压在样品上
3、调整波形、阀门测量数据

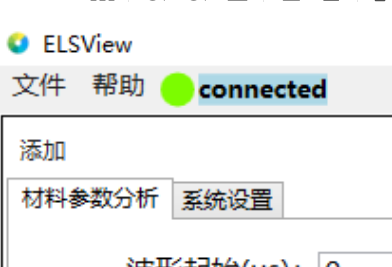

4、点击文件--生成报表--保存
一、测试结果
l 基本参数
材料名称： | 样品1 |
探头频率： | 5.000MHZ |
纵波增益(dB)： | 12 |
横波增益(dB)： | 20 |
厚度(mm）： | 6.398 |
密度(kg/m3）： | 2319.500 |

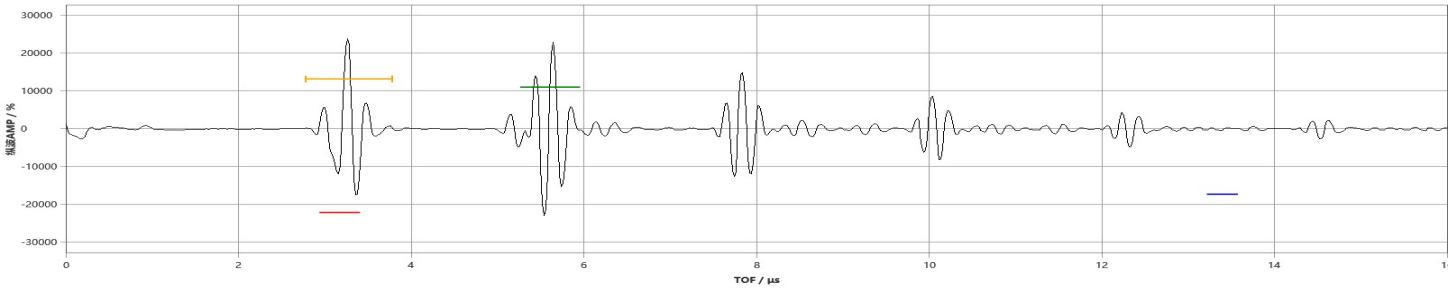

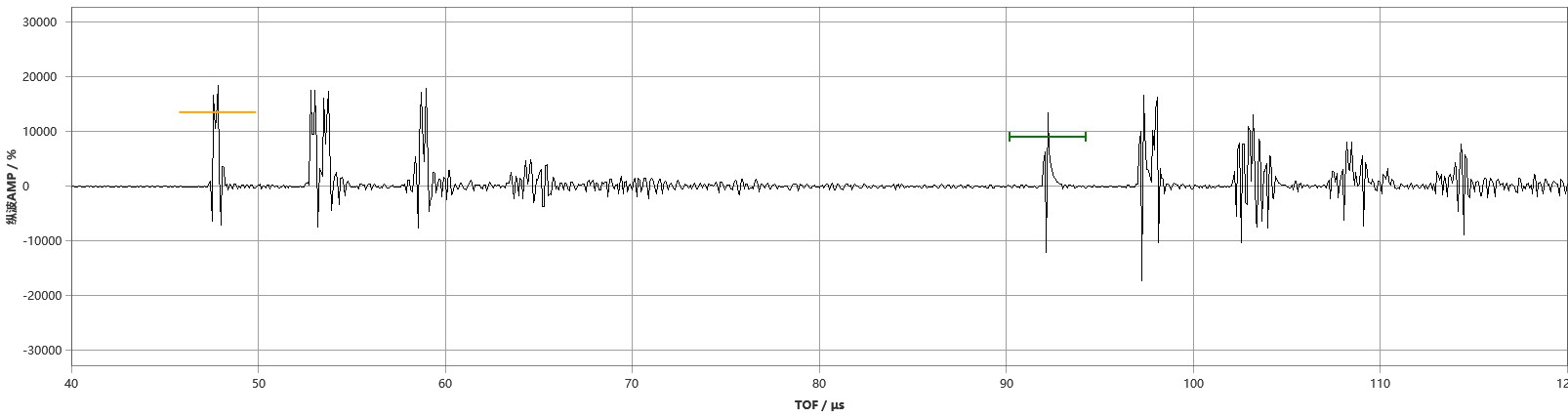

l纵波波形

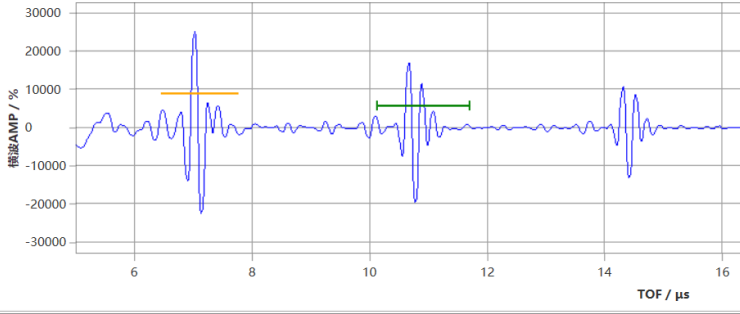

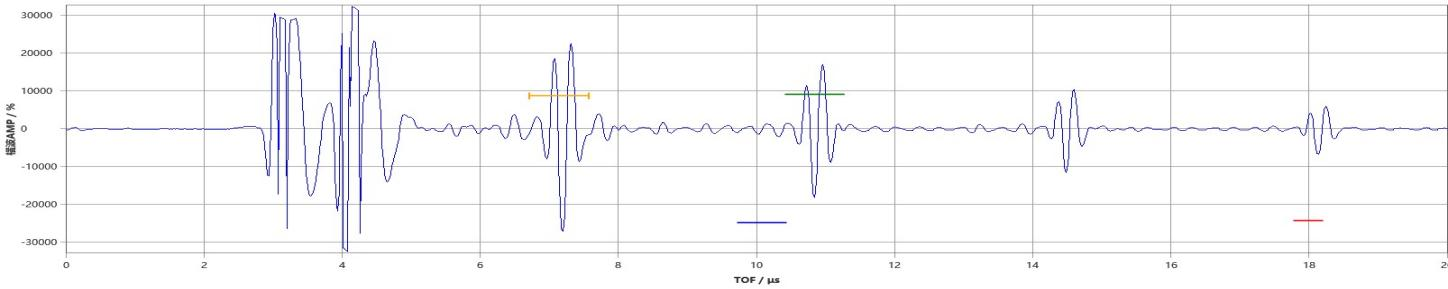

l横波波形
l测量结果
纵波声速(m/s)： | 5612.280 |
横波声速(m/s)： | 3515.384 |
声子声速(m/s)： | 4214.350 |
剪切模量(GPa): | 28.664 |
杨氏模量(GPa)： | 67.485 |
体弹模量(GPa)： | 34.840 |
泊松比： | 0.177 |
