超声收发仪（BSR1000）透射法测试案例

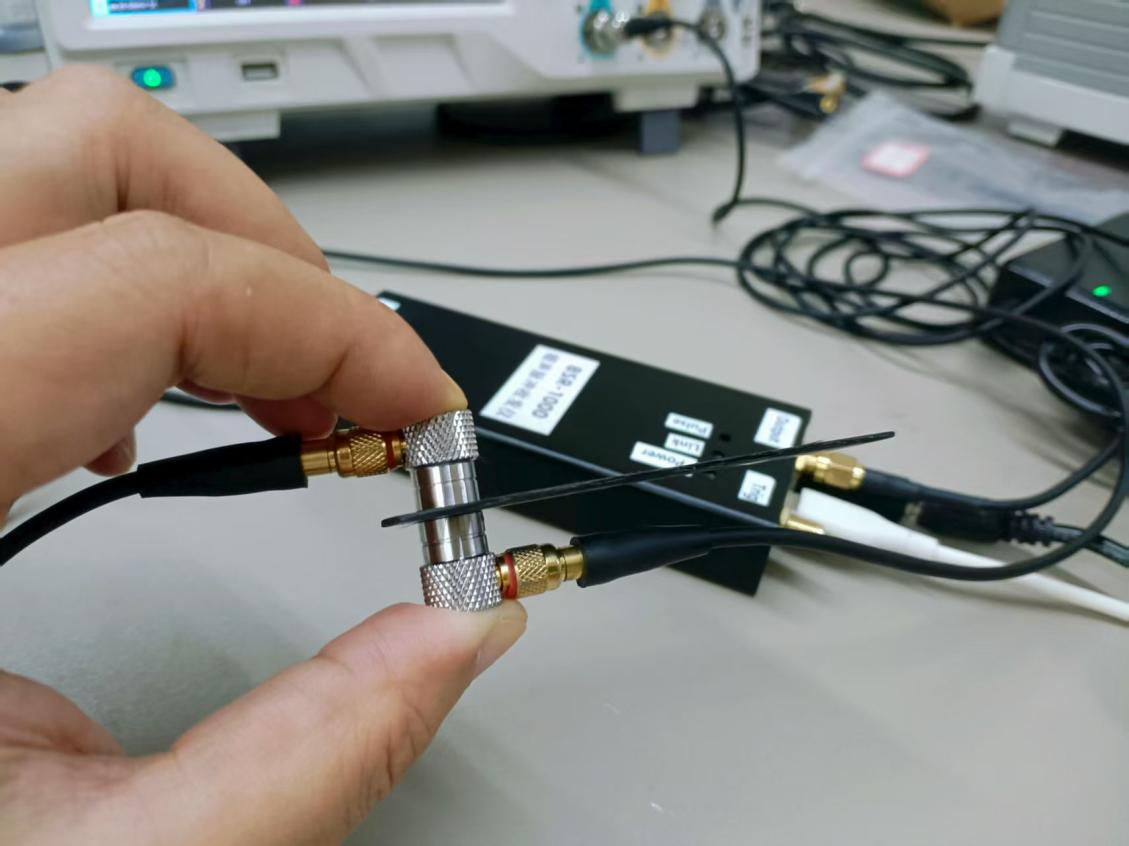

1、将探头（2个纵波探头、2个横波探头）、工件按下图连接

2、测量得出超声时间

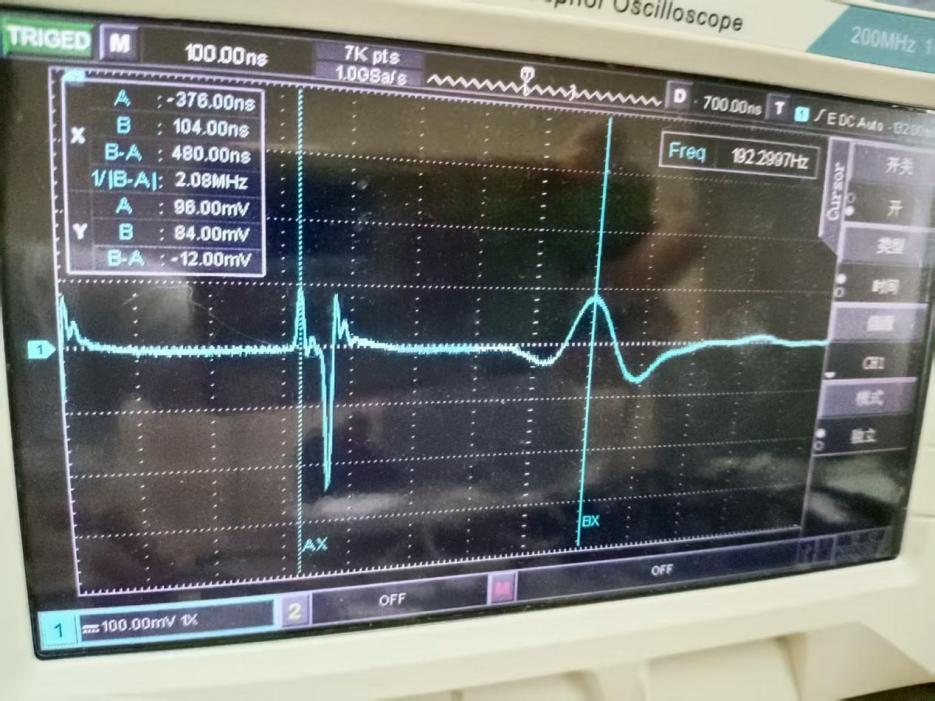

（1）纵波时间：0.48us（480ns）

测量厚度：1.38mm

纵波声速=2875m/s

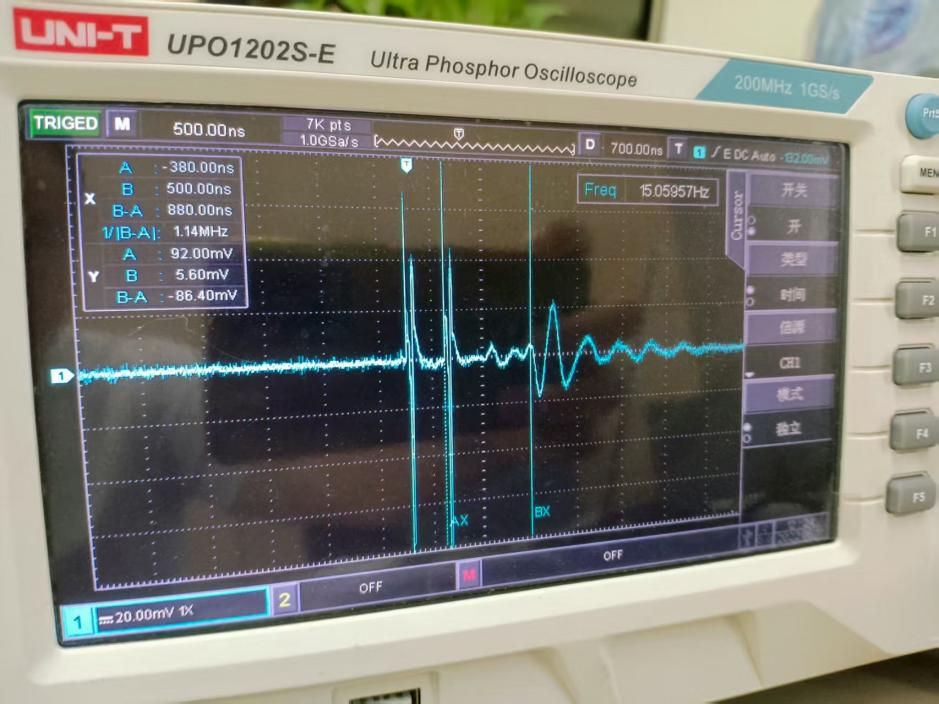

（2）横波时间：0.88us（880ns）

测量厚度：1.38mm

横波声速=1568m/s

一、测试结论

样品名称：370-800

测量厚度：1.38mm

纵波时间：0.48us

横波时间：0.88us

纵波声速：2875m/s

横波声速：1568m/s

杨氏模量：8.2369GPa

剪切模量：3.197GPa

泊松比：0.2882

体积模量：6.4827GPa
