谛通超声应力仪在钢结构桥梁中应力检测

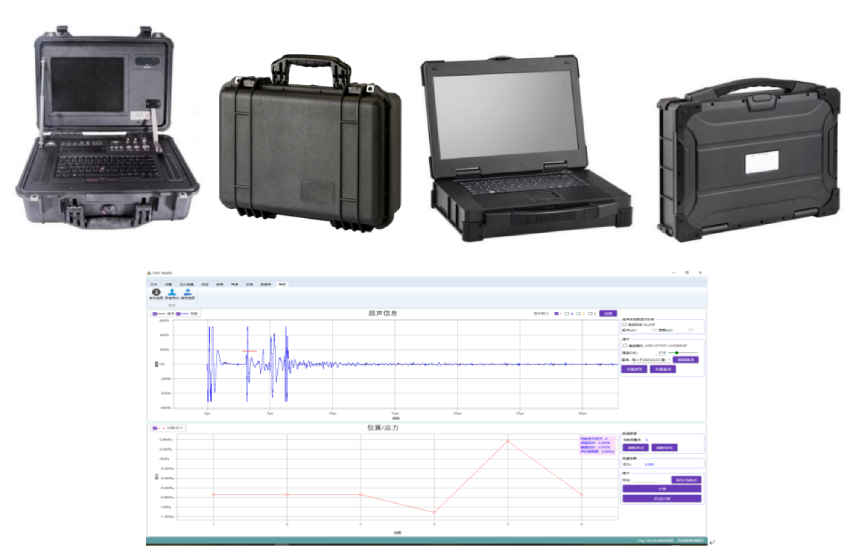

Dito谛通超声应力仪系列

钢结构桥梁在线检测系统的使用场合是：允许应力监测探头安装在被监测端（如螺栓、焊缝），在服役过程中不拆卸探头，定期频繁监测被测点应力。当应力出现异常且复检确诊异常状态，评定被监测点是否满足继续服役条件。应力监测点数量通过组网可以从 1 个到上千个。

监测系统原理示意图

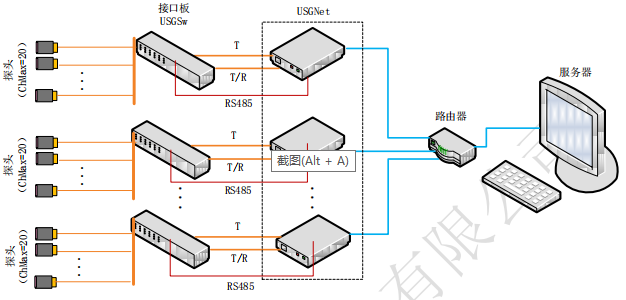

整个系统由服务器（控制终端）、路由器、超声应力测量模块（USGNet）、接口板（USGSw）以及专用超声波应力探头组成。系统上电后，服务器就绪后开放永久侦听功能，随时等待客户端 USGNet 接入。USGNet 初始化完成后，主动发出连接服务器请求。服务器和 USGNet 连接建立后，需要完成以下任务：
1）服务器获取 USGNet 站点信息，信息主要指监测点 IP 地址。在服务器上部署有数据库，所有 USGNet 相关的参数配置、螺钉编号、螺钉基准信号、温度补偿系数、历时监测结果等都存放在数据库。数据库查询及存储使用唯一的 IP 地址进行访问。
2）服务器发送配置参数至 USGNet，参数包括：温度补偿系数、预紧力测试统计参数（容差、测量次数上限）、测量闸门坐标、探头健康监测参数（探头频率、底波允许衰减灵敏度）等。所有参数的发送，USGNet 接收并校验合法后做出成功应答。
3）相关配置参数设置完成后，正式监测自动启动，启动的标志是服务器向 USGNet 发送基准超声信号。USGNet 解析成功后，通过 RS485 向 USGSw 发送通道切换指令，其中切换的目标通道编号信息随同基准超声信号一起到达 USGNet。USGSw 收到通道切换指令并切换成功后，向 USGNet做出成功应答，此成功应答作为 USGNet 发出超声采集测量超声信号并启动应力测算的指令。每个通道测量完成后将测量结果打包想服务器发送，至此完成一个通道的测量。服务器收到目标通道测量结果后，发送下一个通道测量任务指令。
4）状态监测采用周期性心跳包实现。由 USGSw 主动汇报的方式进行，周期可在 USGSw 上进行设置。USGNet 对 USGSw 发出的心跳包采用旁通的方式直接上传，由服务器监测每个通道是否工作异常。

Dito谛通超声应力仪

Dito谛通超声应力仪在钢结构桥梁领域残余应力检测中应用案例如下：

1、某长江大桥钢结构残余应力实地检测

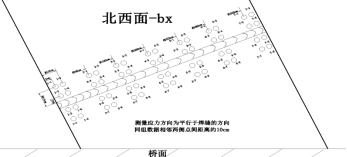

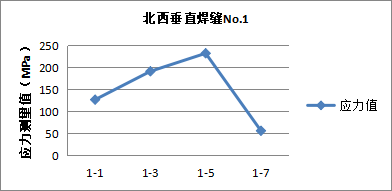

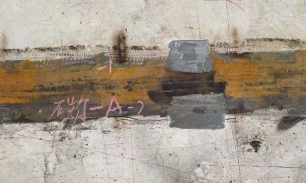

钢结构桥梁施工过程中，主要针对焊缝进行残余应力检测。在残余应力超标出，使用振动法进行应力消除。

2、中铁X桥

3、浙江XX桥

  4、X通长江大桥检测

施工过程焊缝残余应力检测。在残余应力超标出，使用振动法进行应力消除。
