超声扫描检测金刚石复合片

目前国内大多数企业对于金刚石复合片表面及内部缺陷分析严重依赖人工抽样有损型检测，其存在检测效率低，主观性强，成本高，检测精度以及可靠性无法保证及问题。随着科技的进步企业中对金刚石复合片质量要求更高，这种人工有损不可逆型缺陷检测正在被逐步淘汰，大部分金刚石制造企业采用了光学、声学（超声扫描显微镜）等无损检测方式来对金刚石的缺陷进行检测，利用超声波获得焊接界面的二维图像是一个非破坏性的高效检测方式。

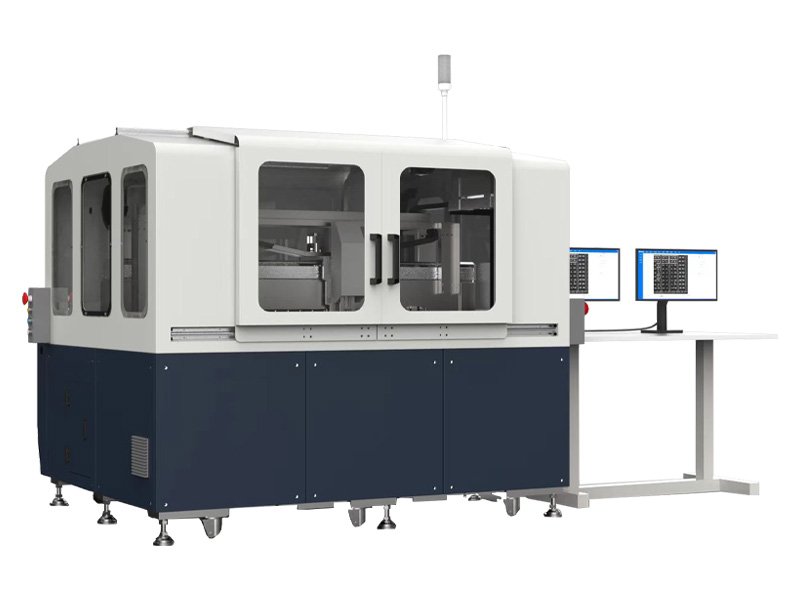

谛通超声波扫描显微镜

由于高频超声波具有强穿透性，以及反射性质，特别是对于微小裂纹及缝隙的极为敏感性。可以很好的精准感知金刚石复合片的内部及表面缺陷。分辨力在微米μm级别，且对被检测工件无任何损害，可以有效避免人工检测造成不必要的浪费。

其大致原理如下：

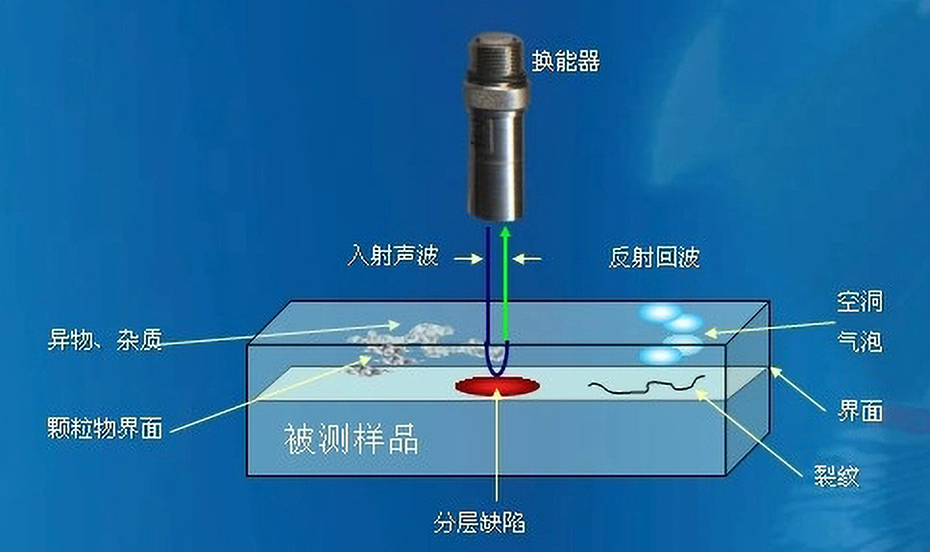

超声波检测金刚石原理

超声波遇到不同材料的介质会形成不同的反射波，超声扫描显微镜可以很好的收集不同的反射波进而转化成数字信号精准成像于电脑屏幕上，从而达到精准观测材料内部缺陷分析的效果，由于超声频率越高其技术难度越大。

以谛通水浸超声S300设备机型为例，我们来看看如何使用超声扫描显微镜来给金刚石做缺陷分析。

  首先将金刚石复合片放入水浸超声扫描显微镜设备探头正下方，校准探头及工件参数，进行超声检测，大约几十秒后我们就可以得到清晰的超声检测图像，远远超过了人工效率，且不会对样品有任何损坏。

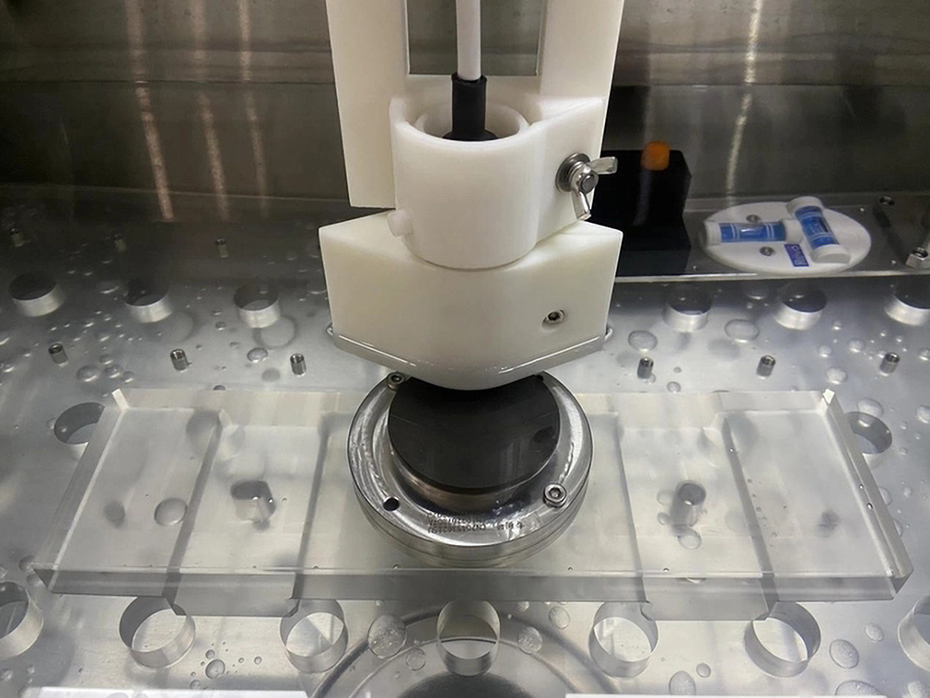

金刚石检测探头

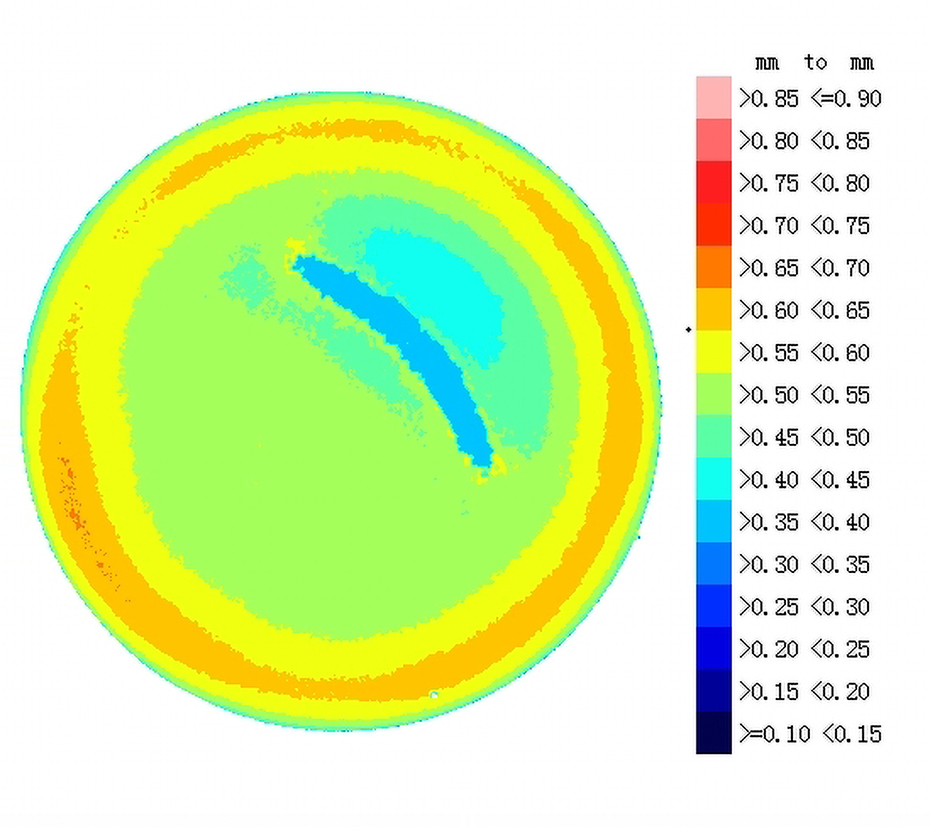

超声C扫描呈像下的金刚石复合片厚度图：可以很容易且精准检测金刚石各个位置的厚度情况，帮助金刚石厂家很好分析同一批金刚石复合片的质量效果。

金刚石检测厚度图

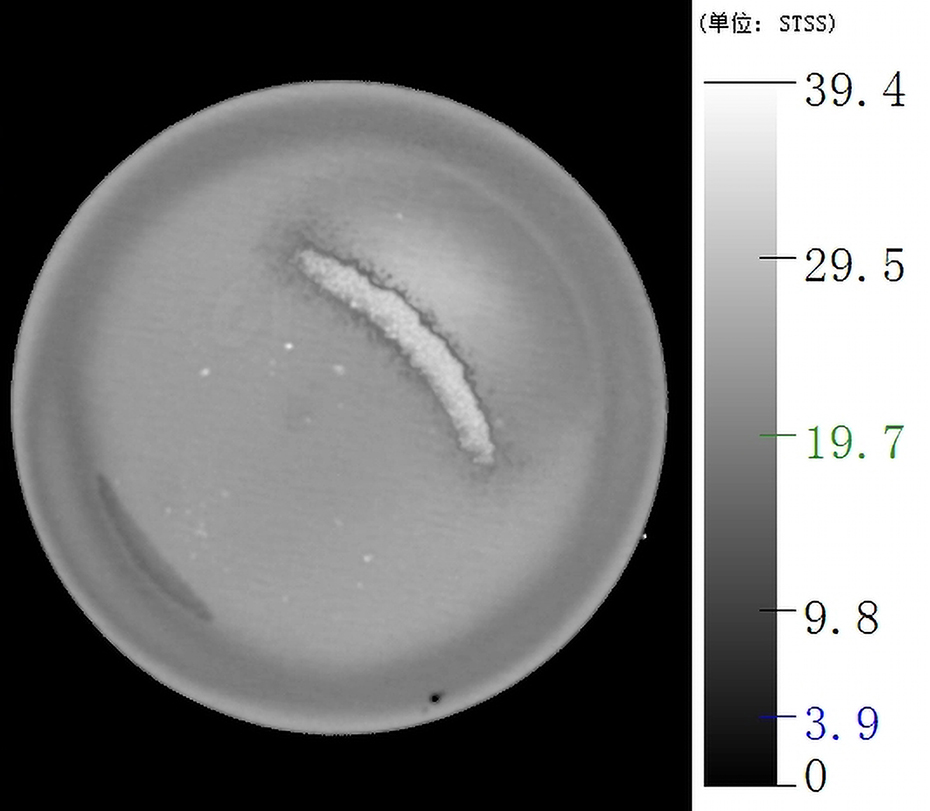

超声C扫描呈像下的金刚石复合片强度图：可以很好根据超声波反射强度大小观测出金刚石复合片的内部缺陷情况。

缺陷效果清晰可见

金刚石的缺陷检测尤其重要，内部有裂痕、空洞的话会导致严重后果。超声波扫描显微镜的检测方法具有坚实的理论基础，而且在生产实践中得到了充分验证。
