超声无损检测设备如何在高温高压下检测物体强度？

在高温高压环境下使用超声检测技术评估物体强度，需结合材料特性、环境适应性和信号分析技术。以下是具体的技术流程和注意事项：

1. 核心挑战与应对方案

• 高温影响（>200℃）：

• 采用高温探头（如铌酸锂晶体，工作温度可达800℃）。

• 使用水冷/气冷系统隔离探头与高温环境（如波导杆延长探头距离）。

• 探头失效：压电材料（如PZT）在高温下会退极化（居里温度限制）。
  解决方案：

• 信号衰减：高温下材料声速变化，声波散射加剧。
  解决方案：通过实验标定温度-声速曲线，修正测量数据。

• 高压影响（如油气管道检测，压力>100MPa）：

• 使用固态耦合（如金属箔）或高温高压专用凝胶（如含氟聚合物）。

• 采用电磁超声（EMAT）技术，无需耦合剂（通过电磁感应激发超声波）。

• 耦合剂失效：常规耦合剂（如硅脂）在高压下易流失或分解。
  解决方案：

2. 关键技术步骤

(1) 设备选型与配置

• 探头类型：

• 接触式高温探头：短时检测（如熔融金属凝固监测）。

• 非接触式EMAT：适用于持续高压环境（如核反应堆压力容器）。

• 信号采集系统：

• 高频采样（≥100MHz）以捕捉微小缺陷信号。

• 同步温度/压力传感器（实时补偿环境参数对声速的影响）。

(2) 校准与标定

• 高温高压模拟舱：

• 在实验室内模拟实际工况（如1500℃/300MPa），使用标定试块（含人工缺陷）。

• 建立声速-温度-压力关系数据库（如钛合金在500℃时声速下降约5%）。

• 参考信号法：

• 在相同环境下采集无缺陷区域的基准信号，用于缺陷对比分析。

(3) 检测实施

• 扫查方式：

• 脉冲回波法：检测内部缺陷（如裂纹、气孔）。

• 透射法：评估整体材料均匀性（需双侧接触）。

• 信号增强技术：

• 时域平均（多次采样降噪）。

• 小波变换（分离高频缺陷信号与低频环境噪声）。

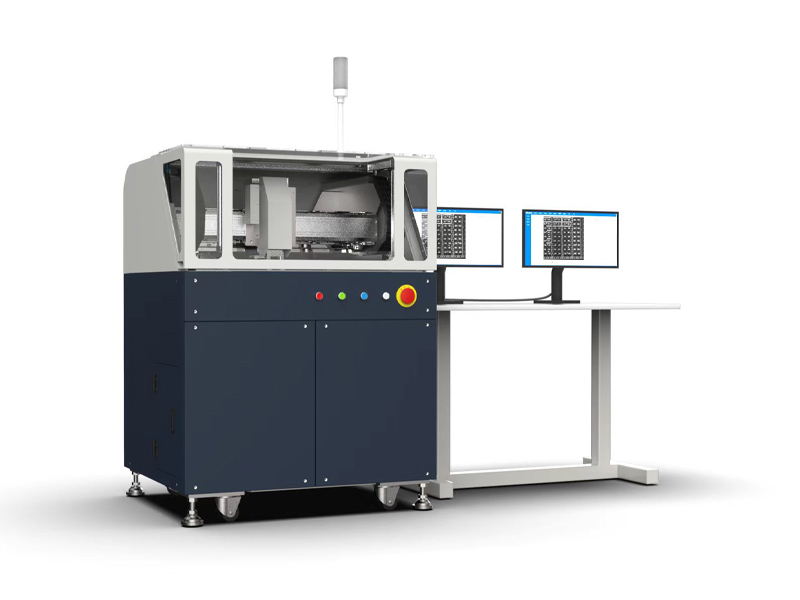

                                                      谛通超声扫描显微镜

(4) 强度评估模型

• 缺陷量化：

• 通过反射信号幅值/飞行时间计算缺陷尺寸（如DGS曲线法）。

• 强度预测：

• 基于断裂力学公式（如 $K_{IC}=\sigma \sqrt{\pi a}$ ）评估临界缺陷尺寸与材料断裂韧性的关系。

• 结合有限元分析（FEA），模拟缺陷在高温高压下的应力集中效应。

3. 典型应用案例

• 航空航天：

• 涡轮叶片在1500℃燃气中的蠕变损伤检测（采用激光超声技术，非接触测量）。

• 石油化工：

• 海底管道在20MPa水压下的腐蚀壁厚监测（使用EMAT阵列探头，实时成像）。

• 核能：

• 反应堆压力容器（300℃/15MPa）的辐照脆化评估（声速变化率与材料韧性关联）。

4. 安全与误差控制

• 操作安全：

• 采用远程操控机器人（如核电站检测）。

• 防爆设计（石化领域可燃环境）。

• 误差来源：

• 温度梯度：物体表面与内部温差导致声速分布不均 → 多路径声束补偿算法。

• 应力干扰：高压引起的材料弹性模量变化 → 动态修正弹性参数。

5. 前沿技术拓展

• 非线性超声：

• 通过高次谐波分析检测微观损伤（如位错聚集），早于宏观缺陷出现。

• 全聚焦成像（TFM）：

• 基于全矩阵采集（FMC）重建三维缺陷图像，精度达0.1mm。

通过上述方法，可在高温高压环境下实现材料强度的精准评估，为极端工况下的设备安全提供关键数据支撑。实际应用中需根据具体工况（温度/压力范围、材料类型）优化检测方案。
