什么是水浸超声扫描显微镜？

水浸超声扫描显微镜是五大无损检测（NDT）领域中的声学扫描显微镜（UT），由于超声需要以水为介质才能进行传播，所以超声扫描显微镜也称为水浸超声扫描显微镜、水浸C扫描等。其检测原理是基于超声波在被检测工件中传播特质，如超声波在通过材料传递过程中能量会损失，在遇到声阻抗不同的两种介质分界层会发生反射等特点来检测材料内部缺陷的一种方法。当超声波束自超声探头穿至材料内部遇到缺陷与工件底部时候会发生反射波，水浸超声扫描显微镜通过收集这些超声波，会在电脑屏幕上形成脉冲波形，找到缺陷波形进行图像化分析处理，检测结果为材料内部截面图像。

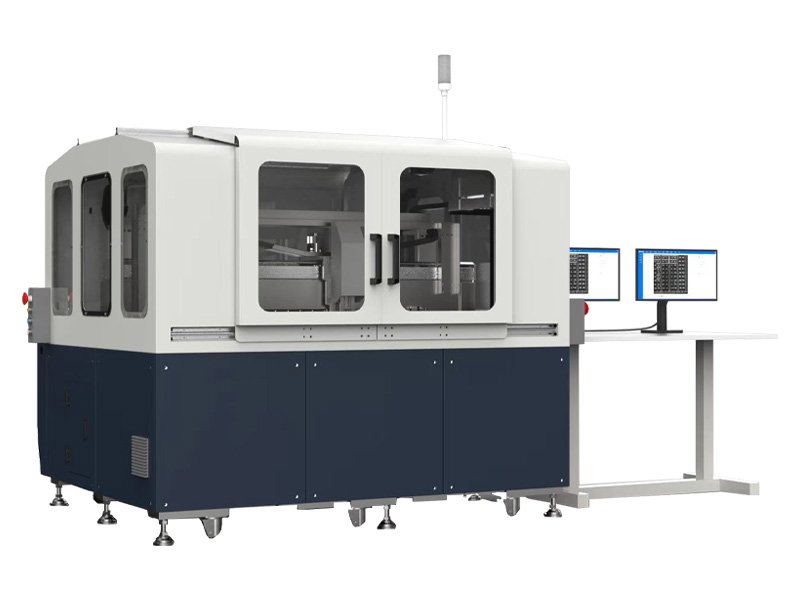

Dito谛通水浸超声扫描显微镜

水浸超声扫描显微镜与常见的便携式超声探伤仪的区别：

1.超声频率：水浸超声扫描显微镜对于超声频率要求更高；一般高于10MHZ，而传统无损探伤仪器超声频率一般不超过5MHZ。

2.检测结果：水浸超声扫描显微镜扫描结果是材料内部呈像图片，便携式超声无损探伤仪器检测结果是超声波形。

3.检测精度：超声波频率越高检测精度越高，水浸超声扫描显微镜可根据检测图像精确分辨缺陷的不同类别：如虚焊、空洞、气泡、分层、夹渣、裂纹、空隙等不同缺陷，还可以判断出工件缺陷的位置、大小、尺寸、面积、占比、工件厚度等数据信息。检测精度可达微米级别。常见的便携超声探伤仪只能根据波形图判断缺陷的有无。

4.扫描模式：常见的便携式无损探伤仪只有A扫描。水浸超声扫描显微镜具有A扫描、B扫描、C扫描、T扫描及更多扫描模式。

5.应用领域：常见的便携式超声探伤仪一般适用于大型尺寸的金属零部件缺陷检测，比如燃气管道、铁轨、甲板等。水浸超声扫描显微镜则适用于尺寸较小精密类型零部件。如汽车零部件、芯片、半导体、集成电路元器件、锂电池浸润性、IGBT模组、金刚石复合片、航空复合材料、碳纤维材料、晶闸管、陶瓷裂纹等内部缺陷检测。

6.价格不同：常见的便携式超声探伤仪一般也就几万块，超声扫描显微镜则要几十万起步，进口品牌一般*低配置还要百万打底。

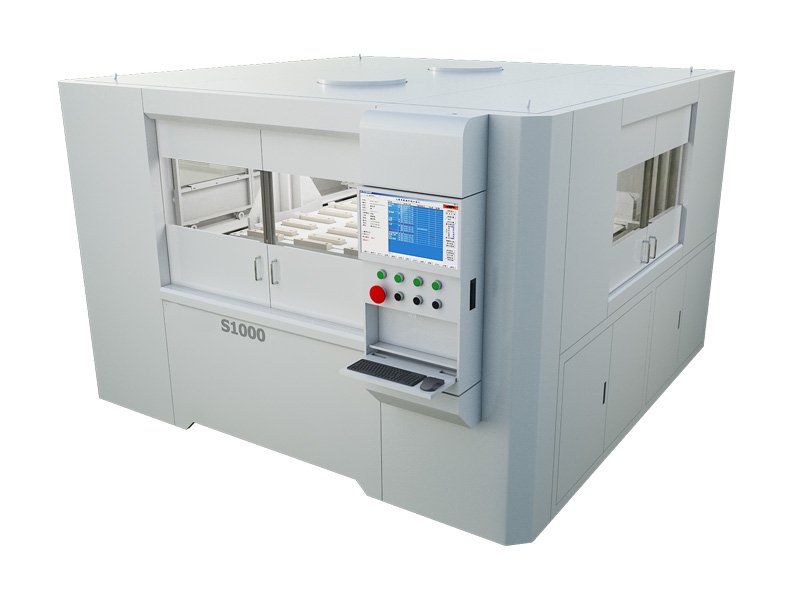

Dito谛通水浸超声扫描显微镜

由于技术壁垒较高，目前国内大部分用户所使用的水浸超声扫描显微镜品牌多为进口品牌，当然随着国内各厂家的不断努力，一些优秀的国产水浸超声扫描显微镜品牌也相继推出了能与进口设备性能相媲美的品质设备，满足了用户高精度、高稳定、多扫描模式等高品质要求，使这类设备不再成为卡脖子技术。比如Dito谛通科技，与北京大学、清华大学、中科院、国防科大等高校建立产学研关系，深耕超声扫描显微镜技术领域多年，建立了强大的技术团队，获得了数以百计的发明专利，专注造就了强悍的设备品质，谛通科技的当家设备水浸超声扫描显微镜以精确的检测效果，高精度的分辨能力，多种扫描模式，稳定的产品性能获得了市场的认可，近两年相继进入了华为、小米、比亚迪、中国电子等众多龙头企业的供应体系中，获得了一致认可。相信在未来，这样的中国企业会越来越多，为实现中国智造而努力。
