无损检测残余应力的原理

残余应力超声检测是一种利用超声波特性来测量材料内部残余应力的无损检测方法。其基本原理基于超声波在材料中传播时，应力状态会影响声速和声波传播特性。通过测量这些变化，可以间接推算出材料中的残余应力分布。

1. 基本原理

（1）声弹性效应

• 声弹性效应是指材料中的应力状态会影响超声波的传播速度。应力变化会导致材料弹性常数发生变化，从而改变声速。

• 声速与应力的关系可以通过声弹性方程描述：

  $$\frac{\Delta v}{v_0}=K\cdot \sigma$$

  其中：

• $\Delta v$：声速变化量

• $v_0$：无应力状态下的声速

• $K$：声弹性系数

• $\sigma$：应力

（2）超声波传播特性

• 超声波在材料中传播时，其速度、衰减和反射特性会受到材料内部应力状态的影响。

• 通过测量超声波传播时间、频率变化或反射信号，可以推算出应力分布。

2. 检测方法

（1）纵波法

• 利用纵波（压缩波）在材料中传播的速度变化来测量应力。

• 适用于均匀材料中的应力测量。

（2）横波法

• 利用横波（剪切波）在材料中传播的速度变化来测量应力。

• 适用于各向异性材料或复杂应力状态的测量。

（3）表面波法

• 利用表面波（瑞利波）在材料表面传播的特性来测量表面应力。

• 适用于表面应力分布的测量。

（4）临界折射纵波法（LCR波法）

• 利用临界折射纵波在材料表面附近传播的特性来测量近表面应力。

• 适用于焊接接头、涂层等近表面应力测量。

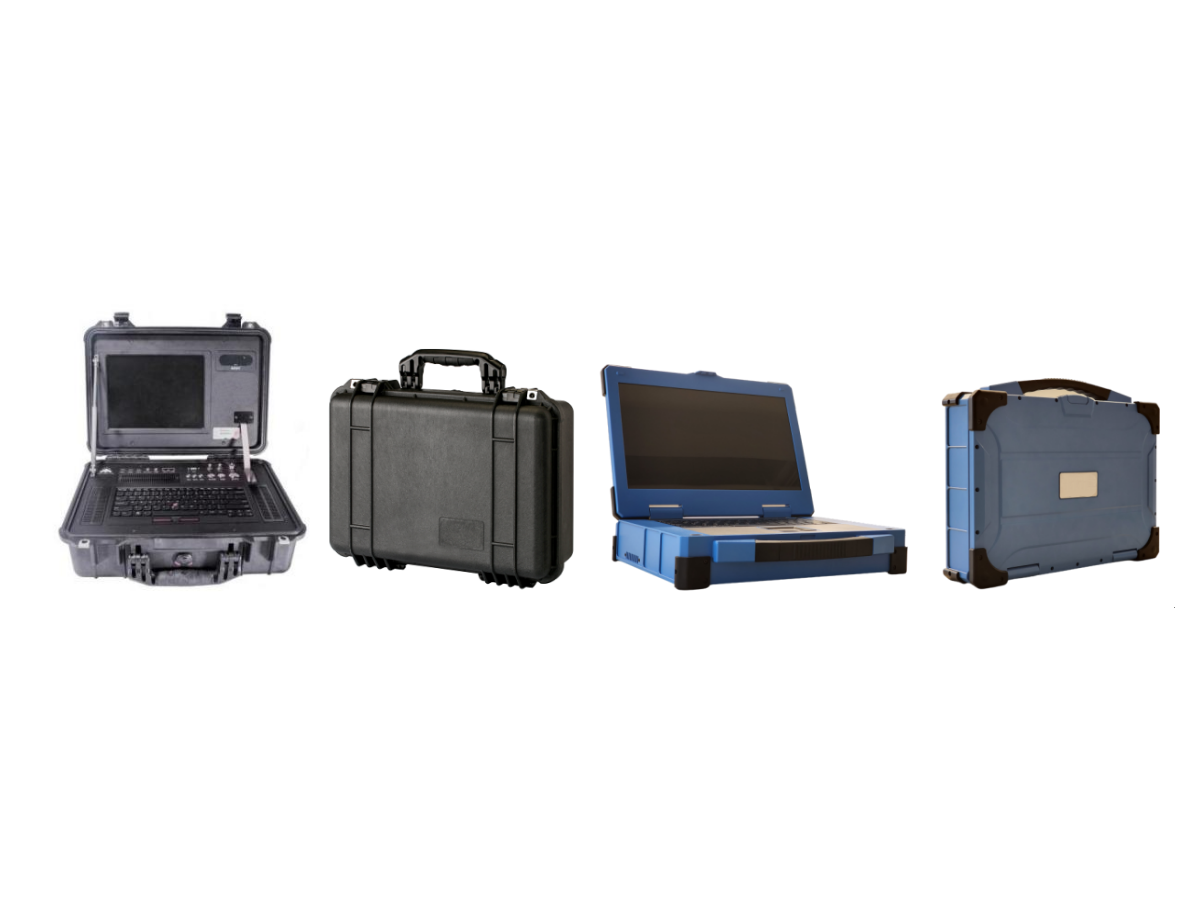

  谛通超声应力仪

3. 检测步骤

1. 探头选择

• 根据检测需求选择纵波、横波或表面波探头。

2. 校准

• 在无应力状态下测量材料的声速和传播特性，作为基准。

3. 数据采集

• 在待测区域发射超声波，接收反射或透射信号。

• 记录超声波的传播时间、频率变化或反射信号强度。

4. 数据分析

• 通过声弹性方程计算应力分布。

• 使用软件进行数据处理和可视化。

4. 应用领域

（1）焊接残余应力检测

• 检测焊接接头中的残余应力分布，评估焊接质量。

（2）机械加工应力检测

• 检测机械加工（如车削、磨削）后的表面残余应力。

（3）涂层应力检测

• 测量涂层与基体之间的界面应力。

（4）航空航天

• 检测飞机发动机叶片、机身结构等关键部件的残余应力。

（5）核工业

• 检测核反应堆压力容器、管道的残余应力。

5. 优缺点

优点：

• 非破坏性：无需破坏样品。

• 高精度：可精确测量局部应力分布。

• 实时性：可实时监测应力变化。

缺点：

• 材料依赖性：声弹性系数因材料而异，需预先校准。

• 表面要求：表面粗糙度或涂层可能影响检测结果。

• 设备成本高：高端超声检测设备价格昂贵。

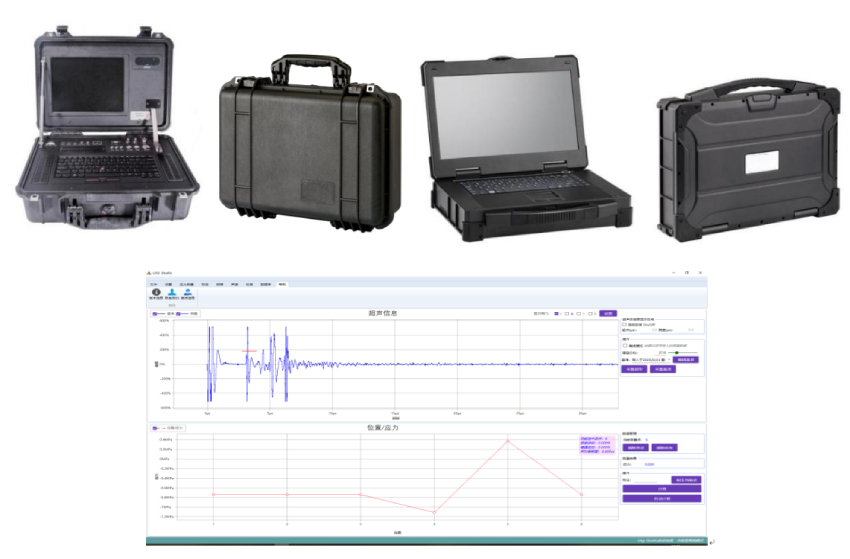

谛通超声应力仪

6. 技术挑战与发展趋势

（1）技术挑战

• 复杂形状工件的应力测量。

• 各向异性材料的应力分析。

• 高精度校准和数据处理。

（2）发展趋势

• 多技术联用：结合X射线衍射、中子衍射等其他应力测量方法。

• 智能化：利用人工智能和机器学习技术提高数据分析效率。

• 便携化：开发便携式设备，满足现场检测需求。

总结

残余应力超声检测基于声弹性效应，通过测量超声波在材料中的传播特性来推算应力分布。其非破坏性、高精度的特点使其在焊接、机械加工、航空航天等领域具有广泛应用。尽管存在材料依赖性和设备成本高等挑战，但随着技术进步，残余应力超声检测的应用前景将更加广阔。
