X射线衍射（XRD，X-Ray Diffraction）是一种重要的材料表征技术，主要用于分析材料的晶体结构、物相组成、晶粒尺寸、应力等信息。以下是XRD表征的主要内容及其应用：

1. XRD表征的基本原理

XRD基于布拉格定律（Bragg's Law）：

$$n\lambda =2d\sin \theta$$

其中：

• $n$：衍射级数

• $\lambda$：X射线波长

• $d$：晶面间距

• $\theta$：衍射角

当X射线照射到晶体材料时，晶体中的原子面会反射X射线，形成衍射峰。通过分析衍射峰的位置、强度和形状，可以获得材料的晶体结构信息。

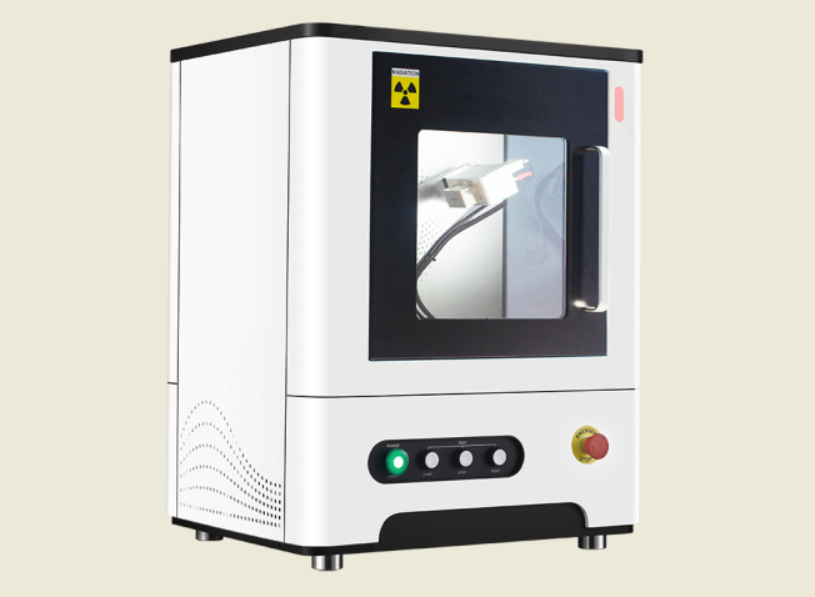

谛通XRD

2. XRD表征的主要内容

（1）物相分析

• 目的：确定材料中的物相组成。

• 方法：将实验衍射图谱与标准PDF卡片（粉末衍射文件）对比，确定物相。

• 应用：多相材料分析、杂质检测、矿物鉴定等。

（2）晶体结构分析

• 目的：确定材料的晶体结构（如晶系、晶胞参数、原子位置等）。

• 方法：通过Rietveld精修或单晶衍射分析晶体结构。

• 应用：新材料开发、晶体结构解析。

（3）晶粒尺寸分析

• 目的：估算材料的晶粒尺寸。

• 方法：利用Scherrer公式：

  $$D=\frac{K\lambda }{\beta \cos \theta }$$

  其中 $D$ 为晶粒尺寸，$K$ 为形状因子，$\beta$ 为衍射峰半高宽。

• 应用：纳米材料、薄膜材料的晶粒尺寸表征。

（4）残余应力分析

• 目的：测量材料中的残余应力。

• 方法：通过衍射峰位置的偏移计算应力。

• 应用：机械加工、焊接、涂层等领域的应力分析。

（5）织构分析

• 目的：分析材料中晶粒的取向分布。

• 方法：通过极图或反极图分析织构。

• 应用：金属板材、薄膜材料的织构表征。

（6）薄膜分析

• 目的：分析薄膜的厚度、结晶性和应力。

• 方法：使用掠入射XRD（GIXRD）或高分辨率XRD。

• 应用：半导体薄膜、光学薄膜的表征。

3. XRD表征的实验步骤

1. 样品制备

• 粉末样品：研磨至均匀，避免择优取向。

• 块体样品：表面平整，避免应力集中。

• 薄膜样品：保持表面清洁。

2. 数据采集

• 设置X射线波长、扫描范围、步长等参数。

• 采集衍射图谱。

3. 数据分析

• 使用软件（如Jade、HighScore、TOPAS等）进行物相分析、结构精修等。

•

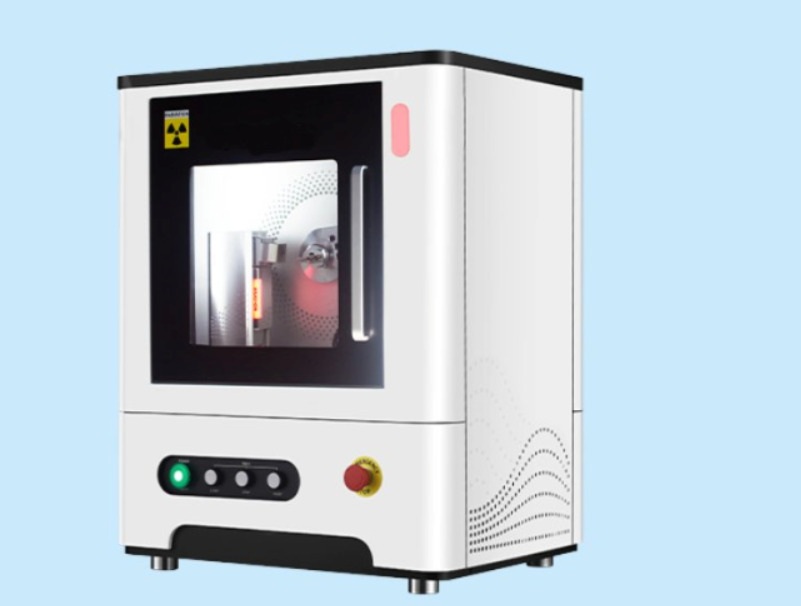

• 谛通XRD


4. XRD表征的应用领域

（1）材料科学

• 新材料开发：晶体结构解析、相变分析。

• 纳米材料：晶粒尺寸、应变分析。

（2）制药行业

• 药物多晶型分析：确定药物晶型。

• 质量控制：检测药物中的杂质。

（3）地质和矿业

• 矿物鉴定：确定矿物组成。

• 矿石分析：测定矿石品位。

（4）半导体和电子

• 薄膜分析：薄膜厚度、结晶性、应力表征。

• 晶体缺陷检测：位错、层错分析。

（5）考古和文化遗产

• 文物材料分析：鉴定古代陶瓷、金属等材料的成分和结构。

5. XRD表征的优缺点

优点：

• 非破坏性：样品无需破坏。

• 高精度：可精确测定晶体结构和物相。

• 广泛应用：适用于多种材料和分析需求。

缺点：

• 对非晶材料不敏感：XRD主要适用于晶体材料。

• 样品制备要求高：粉末样品需均匀，块体样品需平整。

• 设备成本高：高端XRD设备价格昂贵。

6. 常用XRD仪器类型

• 粉末XRD：用于粉末样品的物相分析和晶体结构表征。

• 单晶XRD：用于单晶样品的晶体结构解析。

• 高分辨率XRD：用于薄膜和纳米材料的精细结构分析。

• 掠入射XRD（GIXRD）：用于薄膜和表面分析。

总结

XRD表征是一种强大的材料分析技术，广泛应用于物相分析、晶体结构解析、晶粒尺寸测量、应力分析等领域。尽管存在一些局限性，但其非破坏性和高精度的特点使其在材料科学、制药、地质、半导体等行业中不可或缺。随着技术进步，XRD表征的应用范围和精度将进一步提升。
