超声无损检测中的DAC曲线

在超声无损检测中，DAC（Distance Amplitude Correction）曲线用于补偿超声波在材料中传播时的衰减，确保不同深度缺陷的检测灵敏度一致。

DAC曲线的定义：

DAC曲线通过测量不同深度相同尺寸反射体的回波幅度绘制而成，反映了超声波在材料中传播时的衰减规律。通常使用横轴表示声程，纵轴表示回波幅度。

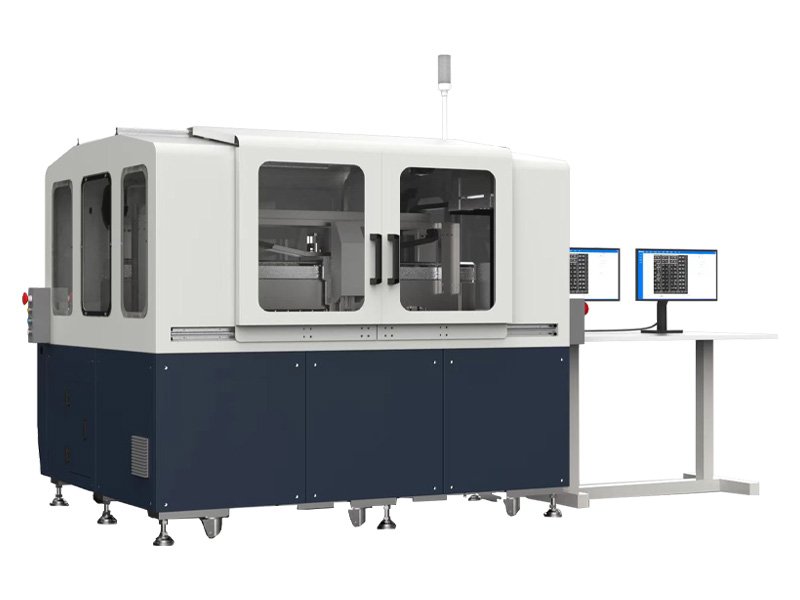

                                                     谛通超声扫描显微镜

DAC曲线的绘制步骤：

1. 选择参考反射体：如平底孔、横孔等。

2. 测量回波幅度：在不同深度测量反射体的回波幅度。

3. 绘制曲线：将测量点连接成曲线，形成DAC曲线。

4.


DAC曲线的应用：

1. 缺陷定量：通过比较缺陷回波幅度与DAC曲线，评估缺陷大小。

2. 灵敏度调整：根据DAC曲线调整检测灵敏度，确保不同深度缺陷的检出率一致。

3. 检测标准：作为检测标准的依据，判断缺陷是否超标。

                                                                            谛通超声扫描显微镜

注意事项：

1. 材料影响：不同材料的声衰减特性不同，需分别绘制DAC曲线。

2. 探头影响：不同探头的频率和尺寸会影响回波幅度，需使用相同探头绘制曲线。

3. 环境因素：温度、耦合剂等环境因素也会影响回波幅度，需在相同条件下绘制曲线。
