无损检测设备分类及原理介绍

无损检测设备根据检测原理和技术可分为以下几类：

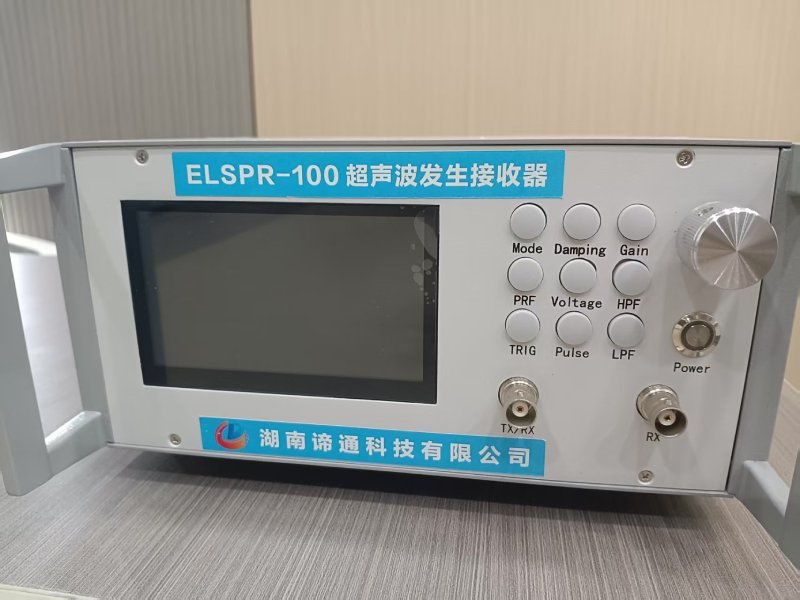

1. 超声波检测设备

• 原理：利用超声波在材料中的传播特性。

• 应用：检测内部缺陷、厚度测量等。

• 设备：超声探伤仪、相控阵超声设备。

2. 射线检测设备

• 原理：通过材料对射线的吸收差异成像。

• 应用：检测内部缺陷、结构分析。

• 设备：X射线机、γ射线机、CT扫描仪。

3. 磁粉检测设备

• 原理：利用磁场和磁粉显示表面或近表面缺陷。

• 应用：检测铁磁性材料的表面裂纹。

• 设备：磁粉探伤仪、磁轭。

4. 渗透检测设备

• 原理：通过渗透液显示表面开口缺陷。

• 应用：检测非多孔材料的表面缺陷。

• 设备：渗透剂、显像剂、清洗剂。

5. 涡流检测设备

• 原理：利用电磁感应产生的涡流检测材料特性。

• 应用：检测导电材料的表面和近表面缺陷。

• 设备：涡流探伤仪、探头。

6. 声发射检测设备

• 原理：捕捉材料受应力时释放的弹性波。

• 应用：监测材料动态缺陷和结构完整性。

• 设备：声发射传感器、信号处理器。

7. 红外热成像检测设备

• 原理：通过红外辐射检测材料表面温度分布。

• 应用：检测材料内部缺陷、热分布。

• 设备：红外热像仪、热成像相机。

8. 激光检测设备

• 原理：利用激光干涉或散射检测材料表面和内部缺陷。

• 应用：表面形貌测量、内部缺陷检测。

• 设备：激光超声检测仪、激光散斑干涉仪。

9. 振动检测设备

• 原理：通过振动特性分析材料或结构的健康状况。

• 应用：检测结构裂纹、松动等。

• 设备：振动分析仪、加速度传感器。

10. 目视检测设备

• 原理：直接或借助工具观察材料表面。

• 应用：检测表面缺陷、腐蚀等。

• 设备：内窥镜、放大镜、工业相机。

总结

无损检测设备种类多样，各有其适用场景和优势，选择时需根据具体需求决定。
