摘要
表面粗糙度是超声无损检测（UNDT）中不可忽视的关键因素，直接影响声波的传播特性、信号质量及缺陷检测的准确性。本文系统分析表面粗糙度对超声检测的物理机制，探讨其在不同检测场景下的具体影响，并提出相应的优化策略，为提升检测精度和可靠性提供理论依据。

1. 表面粗糙度对超声传播的物理影响

1.1 声波散射与能量衰减

• 镜面反射破坏：理想光滑表面（如Ra < 0.1 μm）以镜面反射为主，而粗糙表面（Ra > 1 μm）会引发声波散射，导致反射能量分散。

• 信号幅值下降：散射导致回波幅值降低，信噪比（SNR）恶化，尤其对微小缺陷（如裂纹、气孔）的检测灵敏度显著下降。

• 声束扩散加剧：表面凹凸结构改变声束传播路径，降低声场指向性，影响缺陷定位精度。

1.2 声阻抗失配与相位畸变

• 局部声阻抗变化：粗糙表面导致声波入射角局部差异，引发声阻抗失配，部分能量转化为横波或表面波。

• 相位干扰：散射波的叠加会引起回波相位畸变，影响基于飞行时间（TOF）的厚度测量精度。

1.3 频率依赖性

• 高频敏感：高频超声（>10 MHz）对微米级粗糙度更敏感，但散射损失更大，穿透深度受限；

• 低频适应性：低频（1-5 MHz）声波散射较弱，适用于高粗糙度表面（如铸造件），但分辨率降低。

2. 实验验证与量化分析

2.1 典型实验设计

• 样本设置：制备不同粗糙度的钢制试块（Ra=0.2-12.6 μm），加工人工缺陷（直径0.5-2 mm平底孔）。

• 检测参数：使用5 MHz和15 MHz探头，脉冲重复频率500 Hz，采样率100 MSPS。

2.2 影响量化结果

• 回波幅值衰减：Ra从0.2 μm增至12.6 μm时，15 MHz探头回波幅值下降约60%；

• 缺陷检出率：Ra=6.3 μm时，1 mm平底孔检出率从98%（光滑表面）降至72%；

• 信噪比（SNR）：粗糙表面引入的随机噪声使SNR降低10-20 dB。

3. 表面粗糙度对检测场景的具体影响

3.1 厚度测量误差

• 相位叠加干扰：粗糙表面导致多次回波叠加，厚度计算误差可达±5%（Ra=8 μm，高频探头）。

• 解决方案：采用小波变换分离主回波与杂波，或使用长脉宽低频探头抑制相位干扰。

3.2 缺陷定性分析困难

• 伪信号产生：表面凹坑或凸起可能被误判为内部缺陷。

• 应对策略：结合多角度探头扫描，利用缺陷信号的方向依赖性进行鉴别。

3.3 复合材料检测挑战

• 界面散射增强：复合材料层间粗糙界面加剧声波散射，掩盖分层缺陷信号。

• 改进方法：使用聚焦探头或相控阵技术，提升局部信噪比。

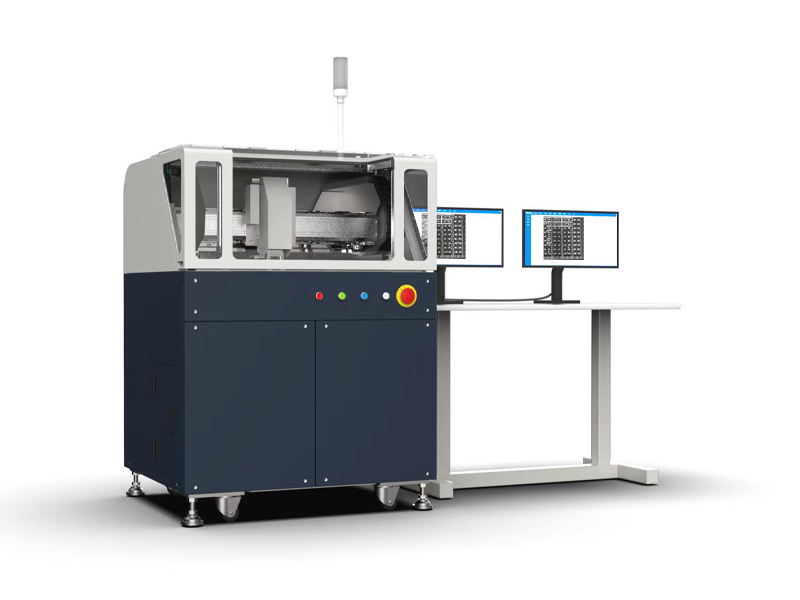

谛通超声扫描显微镜

4. 优化策略与补偿技术

4.1 探头与频率优化

• 低频探头：针对高粗糙度表面（Ra > 5 μm），选用2-5 MHz探头平衡穿透与分辨率。

• 宽频带换能器：结合高频与低频成分，通过频谱分析分离粗糙度与缺陷信号。

4.2 信号处理算法

• 自适应滤波：利用Wiener滤波器抑制与粗糙度相关的随机噪声。

• 相干平均技术：多次扫描叠加，提升微弱缺陷信号的提取能力。

• 机器学习补偿：训练神经网络（如U-Net）从噪声背景中重构缺陷特征。

4.3 表面预处理与耦合优化

• 机械抛光：对高粗糙度表面预抛光至Ra < 3 μm（适用于非精密部件）。

• 耦合剂选择：高粘度耦合剂（如硅脂）填充表面微孔，减少声阻抗失配。

5. 工业应用案例

5.1 铸件检测

• 问题：铸造表面粗糙（Ra=10-25 μm），传统超声检测漏检率>40%。

• 方案：采用2.5 MHz双晶探头，结合时间增益补偿（TGC）和移动平均滤波，漏检率降至12%。

5.2 焊接接头检测

• 问题：焊缝表面氧化层（Ra=5-8 μm）干扰内部未熔合缺陷识别。

• 方案：使用相控阵探头动态聚焦，配合频域能量阈值分割算法，缺陷识别精度提升30%。

6. 未来研究方向

1. 多物理场建模：建立声-弹耦合模型，量化粗糙度与声场畸变的非线性关系。

2. 智能补偿系统：开发嵌入式AI芯片，实时补偿粗糙度引起的信号失真。

3. 标准化建设：制定不同材料表面粗糙度与超声检测参数的对应规范。

结论
表面粗糙度通过散射、衰减和相位畸变显著影响超声检测的精度与可靠性。通过探头选型优化、先进信号处理算法和针对性补偿技术，可有效降低其负面影响。未来，随着智能算法与高性能硬件的结合，超声检测在复杂粗糙表面的应用潜力将进一步释放。
