超声无损检测设备接收装置设计详解

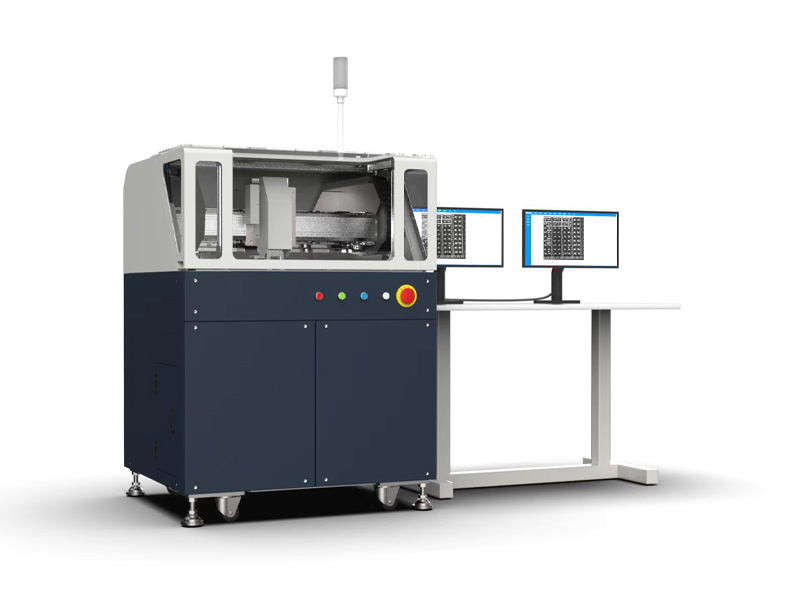

超声无损检测（Ultrasonic Non-Destructive Testing, UNDT）设备的接收装置是其核心组成部分，直接影响检测的灵敏度、分辨率和可靠性。以下是接收装置设计的关键步骤和技术要点：

1. 接收装置的主要功能

• 信号接收：捕捉经被测材料反射/透射的超声波信号。

• 信号调理：对微弱信号进行放大、滤波和降噪处理。

• 数据转换：将模拟信号转换为数字信号，供后续处理和分析。

• 动态范围控制：适应不同强度的信号（如近场强反射和远场微弱信号）。

2. 设计核心模块

(1) 换能器（探头）

• 类型选择：压电换能器（PZT）、电容式微机械超声换能器（CMUT）或激光超声换能器。

• 频率匹配：根据检测需求（如材料厚度、分辨率）选择频率（典型范围1-20 MHz）。

• 带宽优化：宽频带设计以提高时间分辨率（如使用背衬阻尼材料）。

(2) 前置放大器

• 低噪声设计：噪声系数需低于1 dB（常用JFET或低噪声运放如AD797）。

• 增益调节：可调增益（20-40 dB）以适应不同信号强度。

• 阻抗匹配：与换能器输出阻抗匹配（典型50-200Ω），减少信号反射。

(3) 滤波电路

• 带通滤波：滤除换能器工作频带外的噪声（如低频机械振动、高频电磁干扰）。

• 抗混叠滤波：在ADC前限制信号带宽，避免采样混叠。

• 可选技术：使用可编程滤波器（如开关电容滤波器）适应多频检测。

(4) 模数转换器（ADC）

• 采样率：≥2倍信号最高频率（如20 MHz信号需40 MSPS以上）。

• 分辨率：≥12位（动态范围72 dB），高精度场景需16-24位。

• 同步触发：与发射脉冲同步，确保时序一致性。

(5) 数字信号处理（DSP）

• 实时处理：FPGA或高速DSP实现实时算法（如FFT、小波变换）。

• 降噪算法：自适应滤波、相干平均（多次扫描叠加）。

• 特征提取：缺陷回波识别、TOFD（衍射时差法）分析。

(6) 电源与抗干扰设计

• 低噪声电源：线性稳压器（如LT3045）替代开关电源。

• 屏蔽与接地：同轴电缆屏蔽层接地，PCB分层设计减少串扰。

• 隔离技术：光耦或磁耦隔离数字与模拟部分。

•


3. 关键性能指标

• 灵敏度：最小可检测信号幅度（通常要求<1 μV）。

• 动态范围：≥80 dB（避免信号饱和或丢失弱信号）。

• 带宽：覆盖换能器频率范围（如0.5-15 MHz）。

• 信噪比（SNR）：≥60 dB（通过低噪声设计和滤波优化）。

4. 设计挑战与解决方案

• 信号微弱：使用高增益低噪声放大器，结合相干检测技术。

• 近场盲区：通过时间增益补偿（TGC）动态调节增益。

• 多模式干扰：设计定向性好的换能器，结合数字波束成形。

• 温度漂移：选用温度稳定性高的元件（如低温漂电阻）。

5. 实例参考设计

• 前端电路：
  换能器 → 阻抗匹配网络 → 低噪声前置放大器（AD8429） → 可调带通滤波器（LTC1562） → 高速ADC（AD9235）

• 数字处理：
  FPGA（Xilinx Artix-7）实现数字降噪、包络检波及缺陷成像算法。

6. 验证与测试

• 标准试块校准：使用含人工缺陷的参考试块（如IIW试块）。

• 动态性能测试：通过脉冲回波法测量分辨率、盲区、信噪比。

• 环境测试：验证温度（-20°C~70°C）、湿度对性能的影响。

7. 发展趋势

• 高频化：向50 MHz以上发展（微纳米级缺陷检测）。

• 阵列化：相控阵接收提升成像速度与精度。

• 智能化：集成AI算法实现实时缺陷分类（如卷积神经网络）。

通过以上设计流程，可构建高性能的超声接收装置，满足工业检测（如焊缝、复合材料）、医学超声等领域的严苛需求。实际设计中需结合具体应用场景进行参数优化与验证。
