首先我们要了解一下超声扫描的背后原理:超声检测主要是基于超声波在工件中的传播特性,如声波在通过材料时能量会损失,在遇到声阻抗不同的两种介质分界面时会发生反射等,其工作原理如下:
(1)声源产生超声波,进入工件;
(2)超声波在工件中传播,并与材料和其中缺陷相互作用,使其传播方向或特征被改变;
(3)接收改变后的超声波,并对其进行处理和分析;
(4)根据接收后的超声波的特征,评估工件本身及其内部是否存在缺陷或缺陷特征。

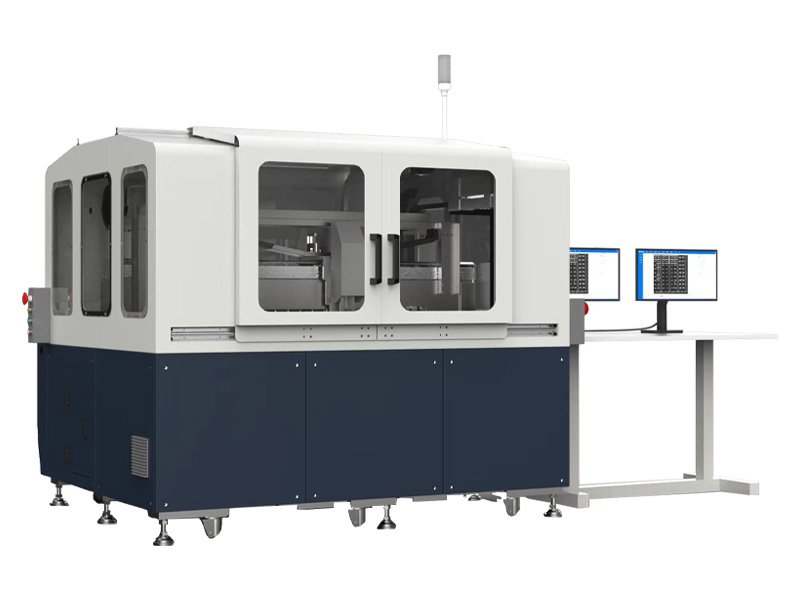

谛通超声扫描显微镜
1、超声探头:(也叫超声换能器)主要用于发射超声波和接收反射折射波。将电压作用于超声探头里面的一个具有压电效应的晶体薄片,根据电压强度以及晶体薄片自身性质产生对应频率的超声波,完成电能到机械能的转换,当超声波遇到不同材料的介质会形成反射波再由机械能转换成电能达成超声波的接收。

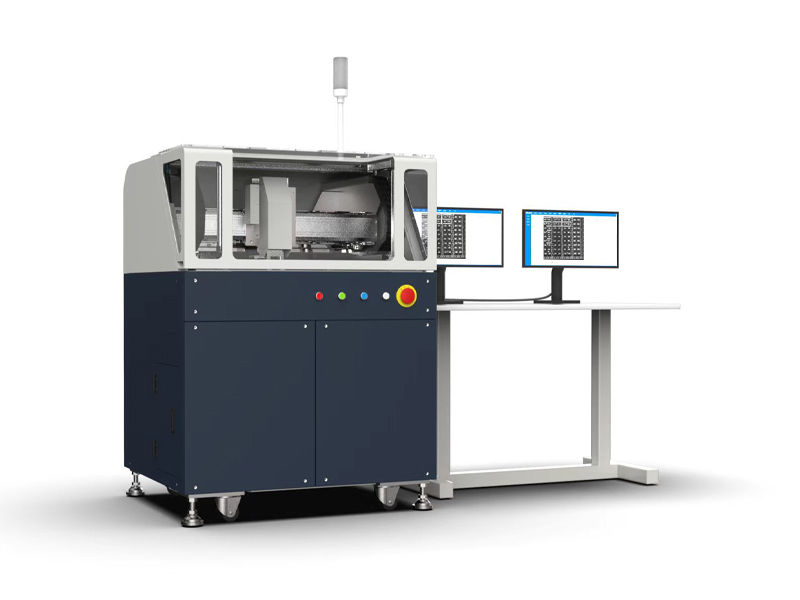

谛通超声扫描显微镜
2、AD采集卡:采集是指对设备被测的模拟信号,自动采集并送到上位机中进行分析、处理。
3、脉冲发生器:将市电转换成与超声波换能器相匹配的高频交流电信号驱动超声波换能器工作。来产生一个特定频率的信号,可以是正弦信号或者脉冲信号。
4、计算机的计算能力。
