超声无损检测金属棒材和管材的方法

超声无损检测金属棒材和管材的方法主要包括以下几种：

1. 纵波检测

• 应用：主要用于检测棒材和管材的纵向缺陷。

• 方法：

• 探头沿棒材或管材轴向移动，发射和接收纵波。

• 适用于检测内部缺陷，如气孔、夹杂和裂纹。

2. 横波检测

• 应用：主要用于检测管材的横向缺陷。

• 方法：

• 探头沿管材周向移动，发射和接收横波。

• 适用于检测横向裂纹和焊接缺陷。

3. 表面波检测

• 应用：主要用于检测棒材和管材的表面缺陷。

• 方法：

• 探头沿棒材或管材表面移动，发射和接收表面波。

• 适用于检测表面裂纹和近表面缺陷。

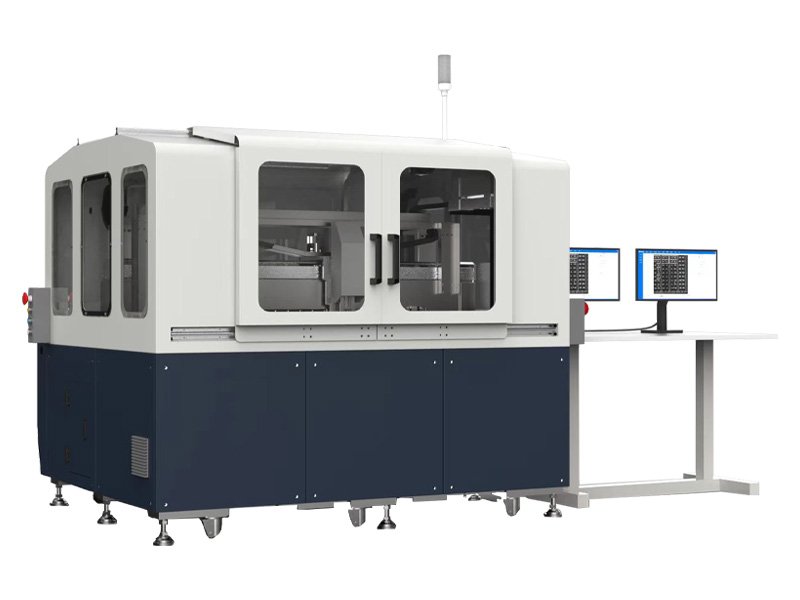

                                                                 谛通超声扫描显微镜

4. 聚焦探头检测

• 应用：主要用于检测小尺寸缺陷。

• 方法：

• 使用聚焦探头提高检测分辨率。

• 适用于检测微小缺陷和高精度检测需求。

5. 水浸法检测

• 应用：适用于高精度检测和复杂形状的棒材和管材。

• 方法：

• 将棒材或管材浸入水中，探头通过水耦合发射和接收超声波。

• 适用于检测复杂形状和高精度要求的工件。

6. 自动检测

• 应用：适用于大批量生产的棒材和管材。

• 方法：

• 使用自动化设备进行检测，探头自动扫描工件。

• 适用于高效率和高一致性的检测需求。

7. 手动检测

• 应用：适用于小批量或复杂形状的棒材和管材。

• 方法：

• 操作人员手动移动探头进行检测。

• 适用于灵活性和适应性要求较高的检测任务。

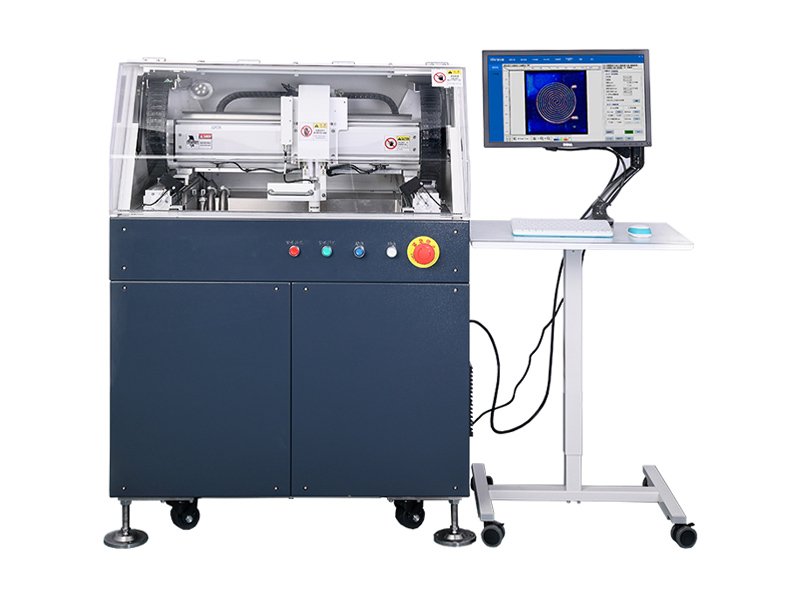

                                                                        谛通超声扫描显微镜

8. 相控阵检测

• 应用：适用于复杂形状和高精度检测需求。

• 方法：

• 使用相控阵探头，通过电子控制实现多角度扫描。

• 适用于检测复杂缺陷和高分辨率成像。

9. TOFD检测（时间飞行衍射法）

• 应用：适用于检测焊缝和厚壁管材的缺陷。

• 方法：

• 使用两个探头，一个发射超声波，另一个接收衍射信号。

• 适用于检测裂纹和缺陷的尺寸测量。

10. 导波检测

• 应用：适用于长距离检测和管道检测。

• 方法：

• 使用低频导波进行长距离检测。

• 适用于检测管道和长棒材的内部缺陷。

                                                                               谛通超声扫描显微镜

总结

超声无损检测金属棒材和管材的方法多样，选择合适的方法取决于具体的检测需求、工件形状和缺陷类型。常用方法包括纵波检测、横波检测、表面波检测、聚焦探头检测、水浸法检测、自动检测、手动检测、相控阵检测、TOFD检测和导波检测。
