超声无损检测设备之测厚原理

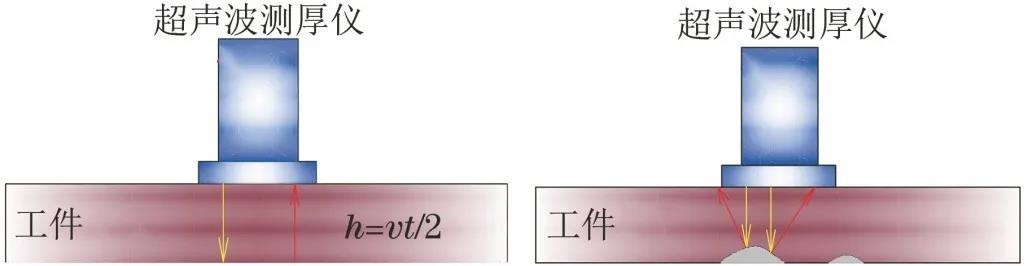

超声波测厚原理基于超声波在材料中的传播特性，通过测量超声波在材料内部往返的时间来计算厚度。具体步骤如下：

1. 发射超声波
   探头向被测材料发射超声波脉冲。

2. 超声波传播
   超声波在材料内部传播，遇到底面或界面时反射回探头。

3. 接收回波
   探头接收反射回来的超声波信号。

4. 时间测量
   记录超声波从发射到接收的时间（即往返时间）。

5. 计算厚度
   根据公式计算厚度：

   $$d=\frac{v\times t}{2}$$

   其中，$d$ 为厚度，$v$ 为超声波在材料中的声速，$t$ 为往返时间。



关键因素

• 声速：不同材料的声速不同，需预先校准。

• 时间测量精度：高精度时间测量有助于提高厚度计算的准确性。

• 材料表面状况：表面粗糙或涂层可能影响测量结果。

应用领域

• 工业检测：用于管道、压力容器等的壁厚测量。

• 材料研究：评估材料内部缺陷或腐蚀情况。

• 质量控制：确保产品厚度符合标准。

总结：超声波测厚通过测量超声波在材料中的传播时间，结合声速计算厚度，广泛应用于工业检测和质量控制。
