超声应力仪测试焊接结构件中的残余应力

       超声应力仪无损检测残余应力在许多案例中已经表明，该技术对于大多数材料都非常有效，在实验室条件下和现场真实结构均能实现残余应力的测量。使用该技术，可多次测量同一位置的残余应力。该系统包括一个带有传感器的测试元件，基本配套软件，一个先进的数据库和专家分析系统，装在一台电脑里，用来分析残余应力对焊接元件疲劳寿命的影响。

       一般而言，超声方法可以在以下两种情况下测试残余应力：厚度均匀的材料或材料表面。

　　试样和焊接板的残余应力测量

　　测量10和20mm厚的试样的残余应力沿纵向焊缝从两边进行测量。20mm和10mm厚的试样的主板尺寸分别是900×155mm，800×90mm。显示了20mm厚试样通过超声波计算机控制系统USG测试残余应力的过程。同样测试了焊接状态下的和疲劳试验过程中经过1，2，10，20次循环的大规模焊接板的残余应力。焊接板的主要尺寸是1000×500×235mm。从疲劳的观点看，试样和焊接板的关键区域是纵向焊缝加劲肋的端部区域。对这些位置进行了残余应力测量。

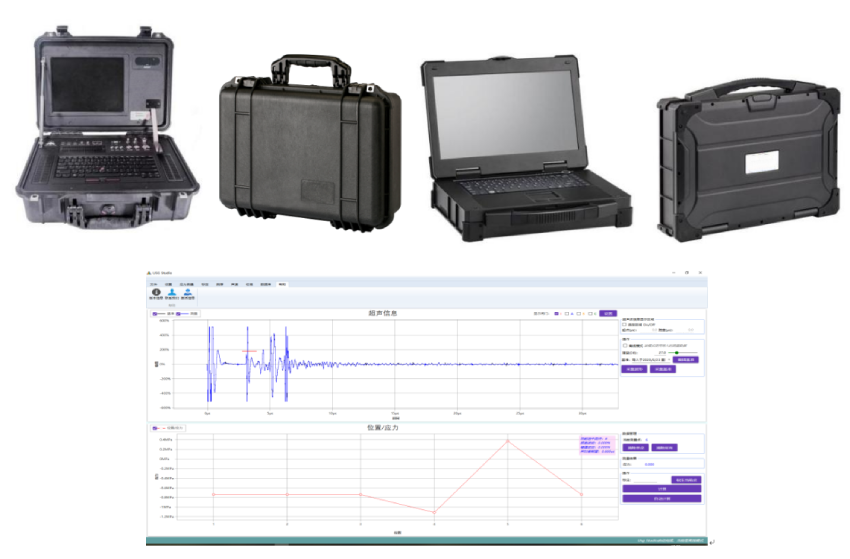

　　本文使用了便携式、半自动超声波测试残余应力仪Dito谛通超声应力仪。
